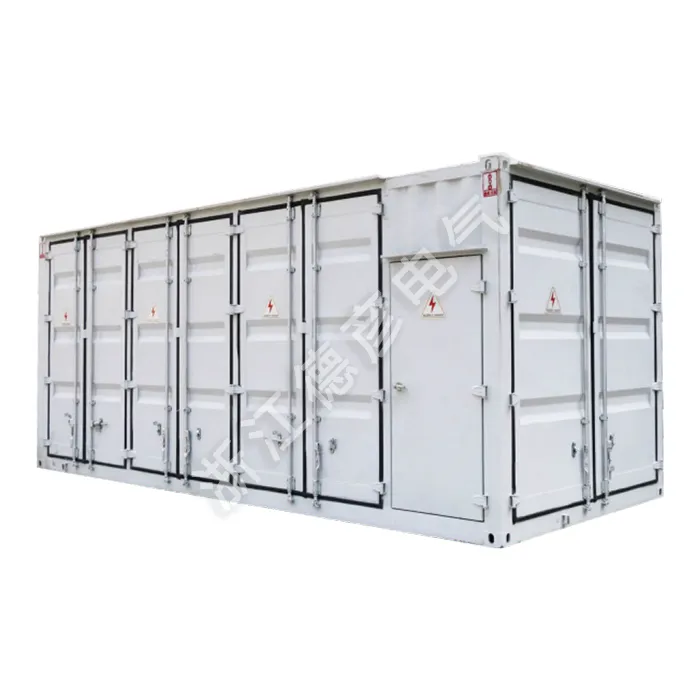

Προκατασκευασμένος Υποσταθμός Τύπου Καμπίνας

Η Deyan Electric είναι επαγγελματίας προμηθευτής με πλούσια εμπειρία στην κατασκευή βιομηχανικών ηλεκτρικών συσκευών. Ο προκατασκευασμένος υποσταθμός τύπου καμπίνας είναι μια συμπαγής, πλήρως ενσωματωμένη λύση ισχύος σχεδιασμένη για κατηγορία τάσης 40,5 kV. Αυτή η στιβαρή, αδιάβροχη μονάδα συνδυάζει διακόπτη υψηλής τάσης, μετασχηματιστή και διανομή χαμηλής τάσης σε ένα ενιαίο, προσυναρμολογημένο περίβλημα. Εξασφαλίζει αξιόπιστη απόδοση, βελτιωμένη ασφάλεια και είναι ιδανικό για γρήγορη ανάπτυξη σε βιομηχανικές, εξορυκτικές και βοηθητικές εφαρμογές που απαιτούν στιβαρή διανομή μέσης τάσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο προκατασκευασμένος υποσταθμός τύπου καμπίνας έχει υιοθετηθεί εκτενώς στο εξωτερικό από τη δεκαετία του 1980, με παραδείγματα που περιλαμβάνουν πλήρως αρθρωτούς υποσταθμούς 33 kV στις ΗΠΑ, υποσταθμούς 66 kV στην Ιαπωνία και περιβλήματα εμπορευματοκιβωτίων της ABB που χρησιμοποιούνται ευρέως στη Μέση Ανατολή.

Στην Κίνα, συνήθως αναπτύσσονται υποσταθμοί τύπου κιβωτίου 35kV και 10kV, μαζί με συστήματα SVG με εμπορευματοκιβώτια, συστήματα αποπάγωσης DC και αρθρωτούς φωτοβολταϊκούς μετατροπείς. Το 2013, η State Grid Corporation ξεκίνησε επιδείξεις έξυπνων υποσταθμών με βάση την αρχή «τυποποιημένος σχεδιασμός, εργοστασιακή παραγωγή, αρθρωτή κατασκευή και μηχανοποιημένη εγκατάσταση», αντικαθιστώντας τα παραδοσιακά κτίρια με προκατασκευασμένες μονάδες. Έργα όπως οι υποσταθμοί Chongqing Dashishi 220kV και Hubei Future City 110kV AIS αποτελούν παράδειγμα αυτής της προσέγγισης.

Αυτές οι εξελίξεις του προκατασκευασμένου υποσταθμού τύπου καμπίνας έχουν συσσωρεύσει πολύτιμη εμπειρία και οδήγησαν στην καινοτομία στην κατασκευή οικιακού εξοπλισμού. Η εταιρεία μας ειδικεύεται στο σχεδιασμό και την παραγωγή μιας σειράς λύσεων με εμπορευματοκιβώτια, συμπεριλαμβανομένων περιβλημάτων λειτουργικού εξοπλισμού, αρθρωτών κτιρίων, τυπικών και ειδικών εμπορευματοκιβωτίων εφοδιαστικής, καθώς και συναφών εξαρτημάτων και αξεσουάρ.

Παράμετρος προϊόντος ( Προδιαγραφή )

Κατηγορία	Παράμετρος	Τυπική τιμή / Προδιαγραφή
Πλευρά υψηλής τάσης (HV).	Ονομαστική τάση	40,5 kV
	Ονομαστική συχνότητα	50 Hz / 60 Hz
	Ονομαστικό ρεύμα	1250 A, 1600 A, 2000 A (ή προσαρμοσμένη)
	Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	25 kA / 4 s
	Τάση αντοχής κεραυνών	185 kV
	Τάση αντοχής ισχύος-συχνότητας	95 kV / 1 λεπτό
Μετασχηματιστής	Ονομαστική χωρητικότητα	1000 kVA - 10000 kVA (προσαρμόσιμο)
	Λόγος τάσης	35 kV ± 2×2,5% / 10,5 kV (ή 0,4 kV)
	Σύνδεση περιέλιξης	Dyn11 (κοινό)
	Τύπος	Ελαιοβυθισμένος ή Ξηρός Τύπος
Πλευρά χαμηλής τάσης (LV).	Ονομαστική τάση	0,4 kV / 0,69 kV
	Ονομαστικό ρεύμα (κύρια γραμμή διαύλου)	Έως 5000 A
	Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	50 kA / 1 s
	Διακόπτες εισερχομένων/εξερχομένων	ACB / MCCB
Περίβλημα καμπίνας	Δομή	Προκατασκευασμένος αρθρωτός χάλυβας
	Πτυχίο Προστασίας (Κωδικός IP)	IP43 ή υψηλότερο
	Θερμική Διαχείριση	Φυσικός αερισμός, εξαναγκασμένος αερισμός ή κλιματισμός
	Διάρκεια ζωής	> 30 ετών
Πρότυπα & Ασφάλεια	Ισχύοντα Πρότυπα	IEC 62271, GB/T 17467, κ.λπ.
Πρότυπα & Ασφάλεια	Επίδοση πυρκαγιάς	Υλικά επιβραδυντικά φωτιάς & Πυρίμαχα χωρίσματα

Χαρακτηριστικό προϊόντος και εφαρμογή

Ενσωματωμένος σχεδιασμός "Plug-and-Play".

Στιβαρό και ανθεκτικό στις καιρικές συνθήκες περίβλημα καμπίνας

Βελτιωμένη ασφάλεια με χωριστά διαμερίσματα

Βελτιστοποιημένο για εύκολη συντήρηση και ευελιξία

Εργοστασιακά ελεγμένο για εγγυημένη αξιοπιστία
