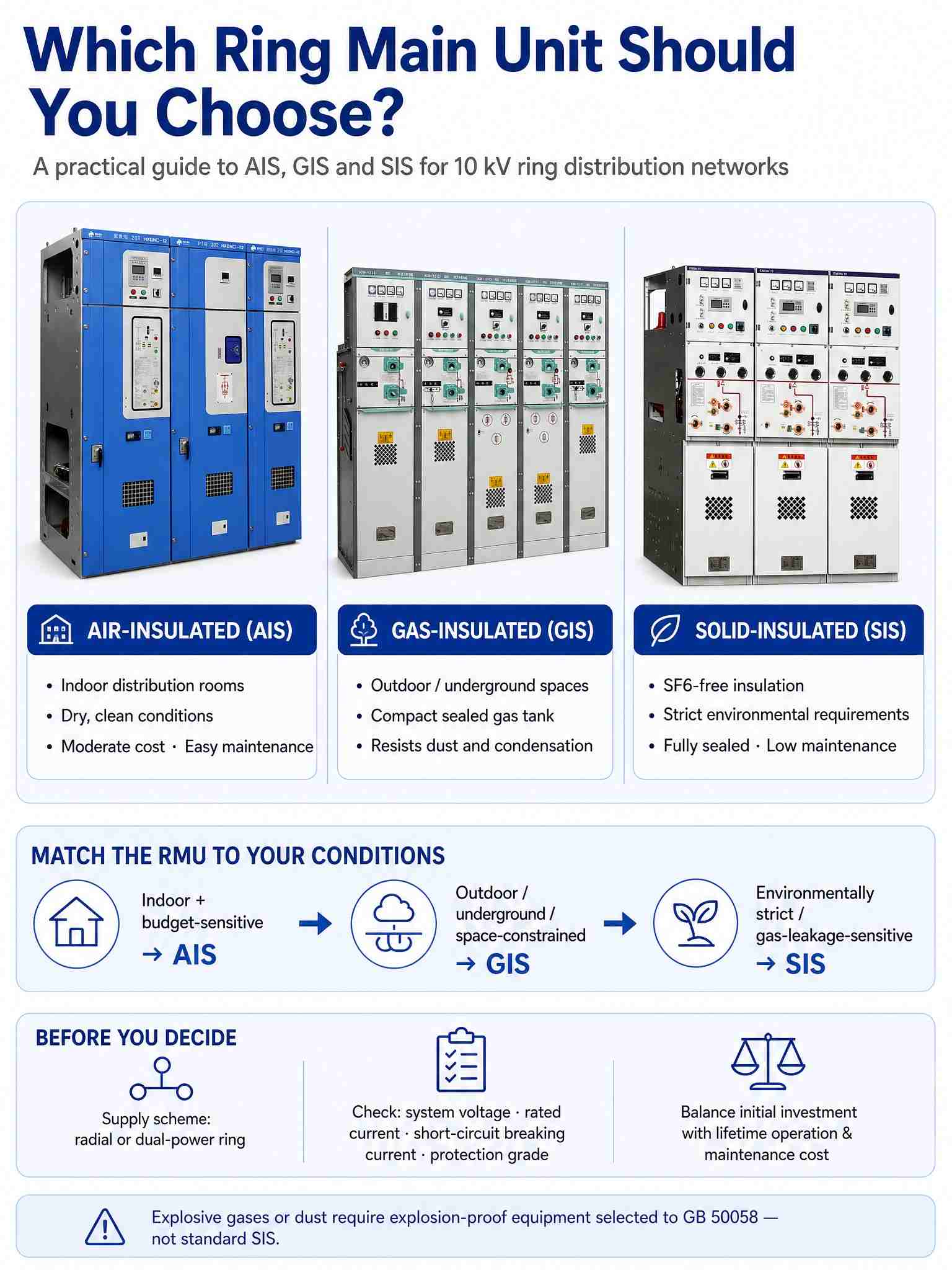

Ποια κύρια μονάδα δακτυλίου πρέπει να επιλέξετε;

Μια κύρια μονάδα δακτυλίου (RMU) είναι ο πυρήνας μεταγωγής των δικτύων διανομής δακτυλίου \(10\mathrm{kV}\) — αλλά η επιλογή του σωστού δεν είναι καθόλου απλή. Η απάντηση εξαρτάται λιγότερο από το ίδιο το προϊόν παρά από το περιβάλλον λειτουργίας σας, το σχέδιο τροφοδοσίας και τις λειτουργικές σας ανάγκες. Αυτό το άρθρο περιγράφει την απόφαση επιλογής με βάση τη φόρμα μόνωσης, το σενάριο εφαρμογής και τις ηλεκτρικές παραμέτρους, ώστε να μπορείτε να αντιστοιχίσετε το σωστό RMU στο έργο σας.

Ξεκινήστε με τη φόρμα μόνωσης — καθορίζει το αποτύπωμα, την περιβαλλοντική προσαρμοστικότητα και το βάρος συντήρησης.

• Τα αερομονωμένα RMU (AIS) ταιριάζουν σε εσωτερικούς χώρους διανομής με στεγνές, καθαρές και καλά συντηρημένες συνθήκες. Προσφέρουν μέτριο κόστος, διαισθητική δομή και εύκολη συντήρηση, αλλά τα ντουλάπια είναι μεγαλύτερα και ευαίσθητα στην υγρασία και τη σκόνη.
• Τα μονωμένα με αέριο RMU (GIS) ταιριάζουν σε εξωτερικούς σταθμούς μεταγωγής, υπόγειες στοές σωλήνων, στενούς χώρους διανομής και φωτοβολταϊκά έργα. Η σφραγισμένη δεξαμενή αερίου τους προσφέρει συμπαγές μέγεθος, μικρό αποτύπωμα και ισχυρή αντοχή στη σκόνη και τη συμπύκνωση - με υψηλότερο κόστος.
• Τα στερεά μονωμένα RMU (SIS) ταιριάζουν σε έργα με αυστηρές περιβαλλοντικές απαιτήσεις — χωρίς SF6, χωρίς κινδύνους διαρροής αερίου ή φαινομένου του θερμοκηπίου — καθώς και σε σενάρια ευαίσθητα σε πυρασφάλεια και διαρροή αερίου. Οι κύριοι αγωγοί είναι ενσωματωμένοι σε κάψουλα σε εποξειδική ρητίνη χωρίς πλήρωση αερίου, παρέχοντας ένα πλήρως σφραγισμένο σχέδιο με χαμηλή συντήρηση, αν και με υψηλότερες απαιτήσεις επεξεργασίας.

Σημείωση: για χώρους με εκρηκτικά αέρια ή σκόνη, πρέπει να χρησιμοποιείται αντιεκρηκτικός ηλεκτρικός εξοπλισμός που επιλέγεται σύμφωνα με το GB 50058 (Κώδικας Σχεδιασμού Ηλεκτρικών Εγκαταστάσεων σε Εκρηκτικές Ατμόσφαιρες), αντί των τυπικών RMU με στερεά μόνωση.

Στη συνέχεια, αντιστοιχίστε το σενάριο.

Με απλά λόγια: έργα εσωτερικού χώρου και ευαίσθητα στον προϋπολογισμό έργα \(\rightarrow\) AIS; εξωτερικοί, υπόγειοι ή περιορισμένοι χώροι χώροι \(\rightarrow\) GIS; Περιβαλλοντικά αυστηρά έργα ή έργα ευαίσθητα σε διαρροές αερίου \(\rightarrow\) SIS (για πραγματικά εκρηκτικές ατμόσφαιρες, απαιτείται αντιεκρηκτικός εξοπλισμός ανά GB 50058). Για νέους υποσταθμούς τύπου κιβωτίου ενέργειας και έξυπνα δίκτυα διανομής, οι μονάδες με μόνωση αερίου με πρωτογενή-δευτερεύουσα ενοποίηση αποτελούν ολοένα και περισσότερο την κύρια επιλογή, επιτρέποντας την απομακρυσμένη παρακολούθηση, τον αυτόματο συναγερμό σφαλμάτων και τη λειτουργία χωρίς επιτήρηση.

Επαληθεύστε το σχήμα τροφοδοσίας και τις ηλεκτρικές παραμέτρους.

Πέρα από τη φόρμα μόνωσης, επιβεβαιώστε εάν το δίκτυο απαιτεί απλή ακτινική παροχή ή τροφοδοσία δακτυλίου διπλής ισχύος και ελέγξτε τις παραμέτρους του πυρήνα - τάση συστήματος, ονομαστικό ρεύμα, ρεύμα διακοπής βραχυκυκλώματος και βαθμό προστασίας. Αυτά πρέπει να ταιριάζουν με τη διαμόρφωση δικτύου και την κλίμακα φόρτωσης. Διαφορετικά, ακόμη και ο σωστός τύπος μόνωσης δεν μπορεί να εγγυηθεί την ασφαλή λειτουργία.

Ισορροπήστε το πρώτο κόστος έναντι του κόστους ζωής.

Η λογική επιλογή σταθμίζει την αρχική επένδυση έναντι του μακροπρόθεσμου κόστους λειτουργίας και συντήρησης. Μια φθηνότερη μονάδα που απαιτεί συχνή συντήρηση ή δεν ταιριάζει στο περιβάλλον της μπορεί να κοστίσει πολύ περισσότερο κατά τη διάρκεια ζωής της. Ταιριάξτε το RMU με τις συνθήκες σας — όχι με την τιμή.

Zhejiang Deyan Electric Co., Ltd.είναι επαγγελματίας κατασκευαστής εξοπλισμού διανομής ηλεκτρικής ενέργειας, που βρίσκεται στη Ζώνη Οικονομικής Ανάπτυξης Yueqing, Wenzhou, επαρχία Zhejiang. Το χαρτοφυλάκιο προϊόντων της εταιρείας περιλαμβάνει διακόπτες με μόνωση αερίου, κύριες μονάδες δακτυλίου, υποσταθμούς τύπου κιβωτίου, συσκευές διανομής υψηλής και χαμηλής τάσης και ντουλάπια φωτοβολταϊκού δικτύου, που χρησιμοποιούνται ευρέως στην ανακαίνιση αστικών δικτύων, στη βιομηχανική διανομή ηλεκτρικής ενέργειας και στους νέους σταθμούς ενέργειας. Ως μία από τις βασικές σειρές προϊόντων της εταιρείας, οι κύριες μονάδες δακτυλίου — συμπεριλαμβανομένων των τύπων με μόνωση και μόνωση αερίου — παρέχονται με πλήρη σχεδίαση σχεδίου και τεχνική υποστήριξη, βοηθώντας τους πελάτες να δημιουργήσουν αξιόπιστα και συμβατά δίκτυα διανομής δακτυλίου. Η Deyan Electric δεσμεύεται να παρέχει αποτελεσματικές και αξιόπιστες λύσεις ενέργειας για πελάτες σε όλο τον κόσμο.
