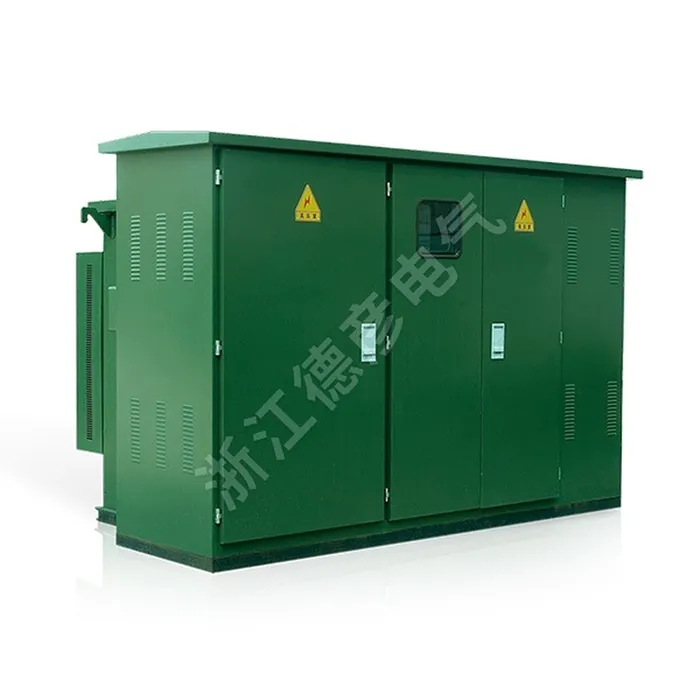

Αμερικάνικου τύπου Προκατασκευασμένος Υποσταθμός τύπου Box

Αύξων αριθμός

Ονομα

Μονάδα

Τεχνικές Προδιαγραφές

1

Ονομαστική τάση

kv

10/0,4 (Υψηλή πίεση/Χαμηλή πίεση)

2

Μέγιστη τάση λειτουργίας

kv

12 (πλευρά υψηλής τάσης)

3

Ονομαστική συχνότητα

Hz

50

4

Ονομαστική χωρητικότητα

KVA

50-1600

5

Τάση αντοχής συχνότητας ισχύος 1 λεπτού

KV

35

6

Αστραπιαία παλμική τάση

KV

75

7

Μέθοδος ψύξης

Αυτοψύξη βυθισμένη στο λάδι

8

Ρεύμα θραύσης εφεδρικής ασφάλειας υψηλής τάσης

kA

50

9

Ρεύμα θραύσης ασφαλειών εισαγωγής

ΚΑ

2.5

10

Θερμοκρασία περιβάλλοντος

℃

-35-+40

11

Επιτρεπόμενη αύξηση θερμοκρασίας του πηνίου

k

65

12

Ρύθμιση τάσης χωρίς φορτίο

±5% ή ±2 × 2,5%

13

Επίπεδο θορύβου

dB

50

14

Αξιολόγηση Προστασίας

IP43

Χωρητικότητα kVA

Τάση kV

Ονομασία ομάδας σύνδεσης

Ρεύμα χωρίς φορτίο %

Ρεύμα χωρίς φορτίο %

Τάση αντίστασης %

S9

S10

S11

Υψηλή πίεση

Χαμηλή πίεση

S9

S10

S11

S9

S9

S11

50

10±5% ή ±2×2,5%

0.4

Dyn11 ή Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
