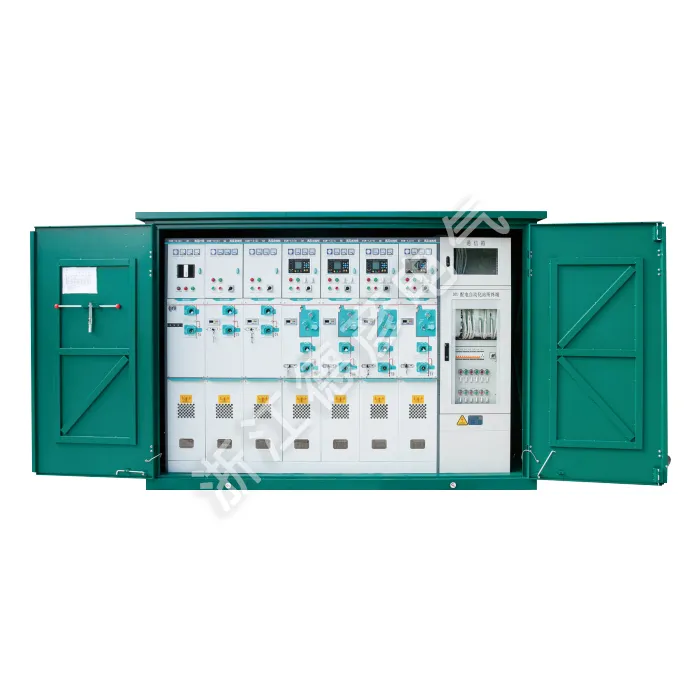

Κουτί διακλάδωσης καλωδίων υψηλής τάσης (εξωτερικός σταθμός μεταγωγής)

Η Deyan Electric είναι επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση. Το High Voltage Cable Branch Box (Outdoor Switching Station) είναι ένας συμπαγής, ανθεκτικός στις καιρικές συνθήκες υπαίθριος σταθμός μεταγωγής για δίκτυα διανομής 6-35 kV. Επιτρέπει την ασφαλή διακλάδωση καλωδίων, σύνδεση και απομόνωση μέσω πλήρως μονωμένων βυσμάτων σύνδεσης, που διαθέτουν ορατά σημεία αποσύνδεσης και αξιόπιστη γείωση. Αυτή η λύση εξοικονόμησης χώρου απλοποιεί την επέκταση και τη συντήρηση του δικτύου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το High Voltage Cable Branch Box (Outdoor Switching Station) είναι ένας συμπαγής, ανθεκτικός στις καιρικές συνθήκες εξωτερικός σταθμός μεταγωγής για δίκτυα διανομής 6-35 kV είναι μια προηγμένη κύρια μονάδα εξωτερικού δακτυλίου με μόνωση αερίου που ενσωματώνει τεχνολογίες διεθνών προτύπων. Τα κιβώτια διακλάδωσης καλωδίων υψηλής τάσης είναι σχεδιασμένα για δίκτυα διανομής 12/24 kV, διαθέτουν πλήρως στεγανοποιημένη μόνωση SF6, αρθρωτή κατασκευή και λειτουργία χωρίς συντήρηση κατάλληλη για σκληρά περιβάλλοντα. Υποστηρίζοντας επεκτάσιμες λειτουργίες αυτοματισμού, επιτρέπει την αξιόπιστη διανομή ενέργειας σε βιομηχανικά πάρκα, αστικές περιοχές και εμπορικά κέντρα, ενώ διευκολύνει την ευφυΐα του δικτύου.

Παράμετρος προϊόντος ( Προδιαγραφές )

Όνομα έργου			Μονάδα	Διακόπτης φόρτωσης
Όνομα έργου			Μονάδα	C-Load Switching Unit	F-Combination Ηλεκτρική Μονάδα	V- Μονάδα διακόπτη κυκλώματος
Ονομαστική τάση			kv	24/12	24/12	24/12
Ονομαστική συχνότητα			Hz	50	50	50
Ονομαστικό ρεύμα			A	630	125	630
Ονομαστικό ρεύμα μεταφοράς			A		1750
Ονομαστικό επίπεδο μόνωσης	Τάση αντοχής συχνότητας ισχύος 1 λεπτό (Φάση προς Γείωση)	εναλλάξ, σε αντίθεση	KV		42/65
	Τάση αντοχής συχνότητας ισχύος 1 λεπτό (Φάση προς Γείωση)	Ανάμεσα στα διαλείμματα	KV		48/79
	Αστραπιαία παλμική τάση	εναλλάξ, σε αντίθεση	KV		75/125
	Αστραπιαία παλμική τάση		KV		85/145
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος			kV	20	315	20
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος			ΚΑ	50	80	50
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (διακόπτης γείωσης)			ΚΑ	50		50
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου		Κύριο κύκλωμα	kA	20	20	20
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου		Διακόπτης γείωσης	ΚΑ	20	20	20
Αξιολογημένη σύντομη διάρκεια		Κύριο κύκλωμα	S	4		4
Αξιολογημένη σύντομη διάρκεια		Διακόπτης γείωσης	S	4	4	4
Ονομαστικό ρεύμα αντοχής κορυφής		Κύριο κύκλωμα	ΚΑ	50		50
Ονομαστικό ρεύμα αντοχής κορυφής		Διακόπτης γείωσης	ΚΑ	50	50	50
Δοκιμή εσωτερικού τόξου (Δοκιμή τόξου εσωτερικής καύσης)			A	630	20kA/0,5s	630
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου			A	630	Περιορίζεται από την ασφάλεια	630
Ονομαστικό ρεύμα διακοπής ενεργού φορτίου			A	10	Περιορίζεται από την ασφάλεια	25
Ονομαστικό ρεύμα φόρτισης και διακοπής καλωδίου			Δεύτερος	5000	17.4	3000
Μηχανική ζωή		Διακόπτης φόρτωσης/αποσύνδεσης	Δεύτερος	3000	5000	3000
		Διακόπτης γείωσης	Δεύτερος		3000	10000
		Διακόπτης κενού	Mpa
Πίεση αερίου SF6 (Απόλυτη πίεση στους 20°C)					0.035
Ετήσιο ποσοστό κεραυνών					≤0,025% ετησίως
Βαθμολογία προστασίας για τον αεροθάλαμο και τον σωλήνα ασφαλειών					IP67
Βαθμολογία προστασίας περιβλημάτων και κατοικιών					IP4X

Χαρακτηριστικό προϊόντος και εφαρμογή

Συμπαγής σχεδιασμός εξωτερικού χώρου

Πλήρης Προστασία του Περιβάλλοντος

Προηγμένη τεχνολογία μόνωσης αερίου

Ευέλικτη Αρθρωτή Διαμόρφωση

Λειτουργία χωρίς συντήρηση

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού

High Voltage Cable Branch Box (Outdoor Switching Station)
