Κύρια μονάδα δακτυλίου ή υποσταθμός τύπου Box: Τι χρειάζεται το έργο σας;

Σε έργα διανομής 10-35 kV, η κύρια μονάδα δακτυλίου (RMU) και ο υποσταθμός τύπου κουτιού αναφέρονται συχνά στην ίδια ανασκόπηση σχεδιασμού. Επειδή και τα δύο είναι συμπαγή και τα δύο είναι εργοστασιακά, μερικές φορές αντιμετωπίζονται ως ανταγωνιστικές επιλογές. Δεν είναι. Η απόφαση καταλήγει σε μια ερώτηση σχετικά με τον κόμβο που σχεδιάζετε: αυτό το σημείο χρειάζεται να μειώσει την τάση και να διανείμει ισχύ χαμηλής τάσης ή χρειάζεται μόνο να αλλάξει, να τμηματοποιήσει και να συνδέσει γραμμές;Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), που κατασκευάζει και τις δύο σειρές προϊόντων, καθορίζει το πρακτικό όριο παρακάτω.

I. Δύο διαφορετικές δουλειές

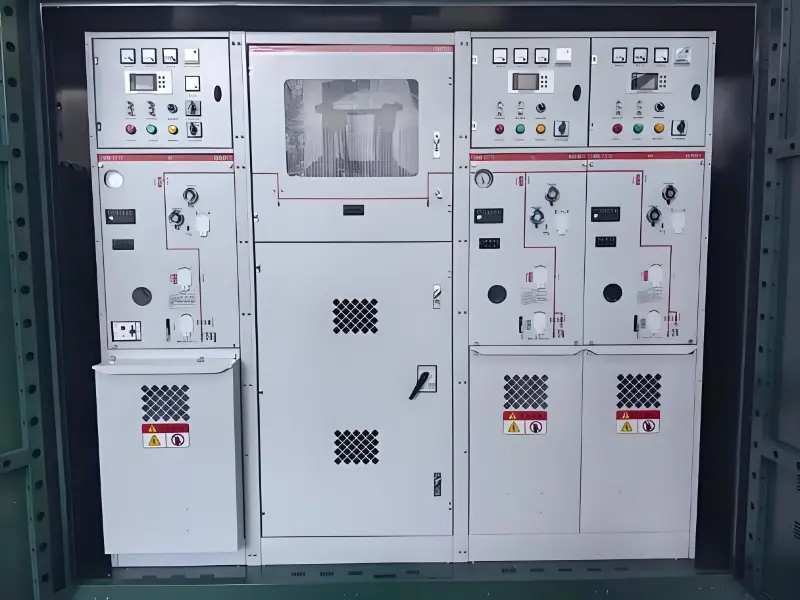

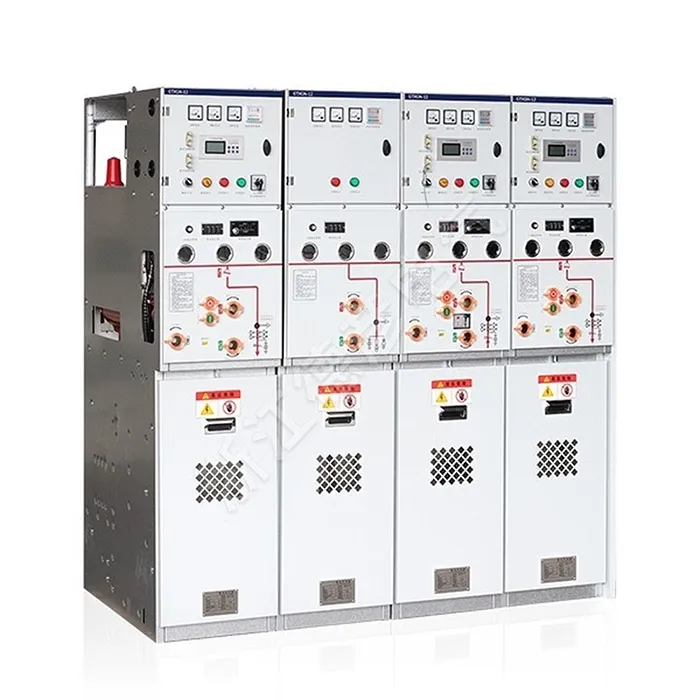

Μια κύρια μονάδα δακτυλίου είναι ένας μεταλλικός εξοπλισμός διακοπής που χρησιμοποιείται σε δίκτυα δακτυλίου μέσης τάσης 10-24 kV. Τα εσωτερικά του στοιχεία είναι διακόπτες διακοπής φορτίου, διακόπτες γείωσης και ασφάλειες. Πραγματοποιεί μεταγωγή, διατομή γραμμής, απομόνωση σφάλματος και μεταφορά φορτίου, έτσι ώστε ένα σφάλμα σε ένα τμήμα καλωδίου να μπορεί να αποκοπεί χωρίς να διακοπεί η παροχή στον υπόλοιπο δακτύλιο. Δεν αλλάζει τάση.

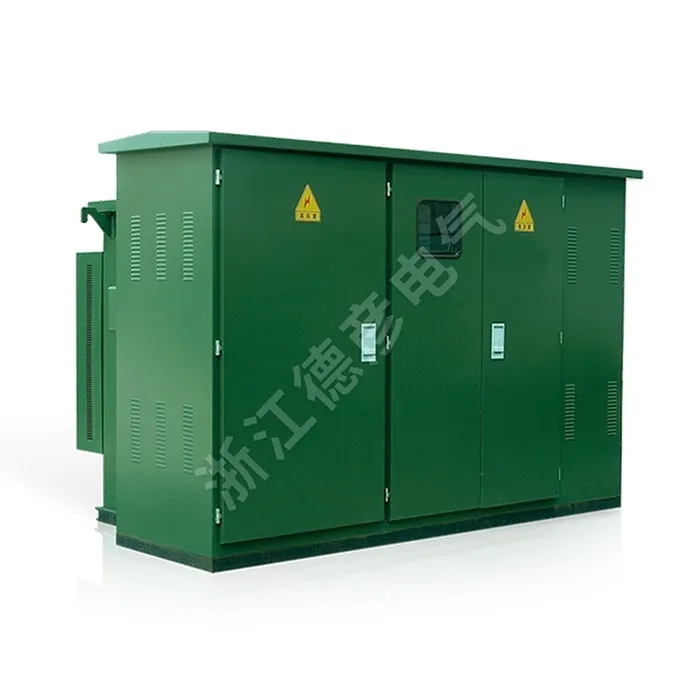

Ένας υποσταθμός τύπου κουτιού ενσωματώνει τη λήψη ισχύος υψηλής τάσης, έναν μετασχηματιστή διανομής και τη διανομή ισχύος χαμηλής τάσης — μαζί με τη μέτρηση και το περίβλημα — σε μια πλήρως κλειστή, κινητή μεταλλική κατασκευή. Είναι προκατασκευασμένο στο εργοστάσιο, παραδίδεται ως ολόκληρη μονάδα και η έξοδος του είναι ισχύς χαμηλής τάσης για τους τελικούς χρήστες.

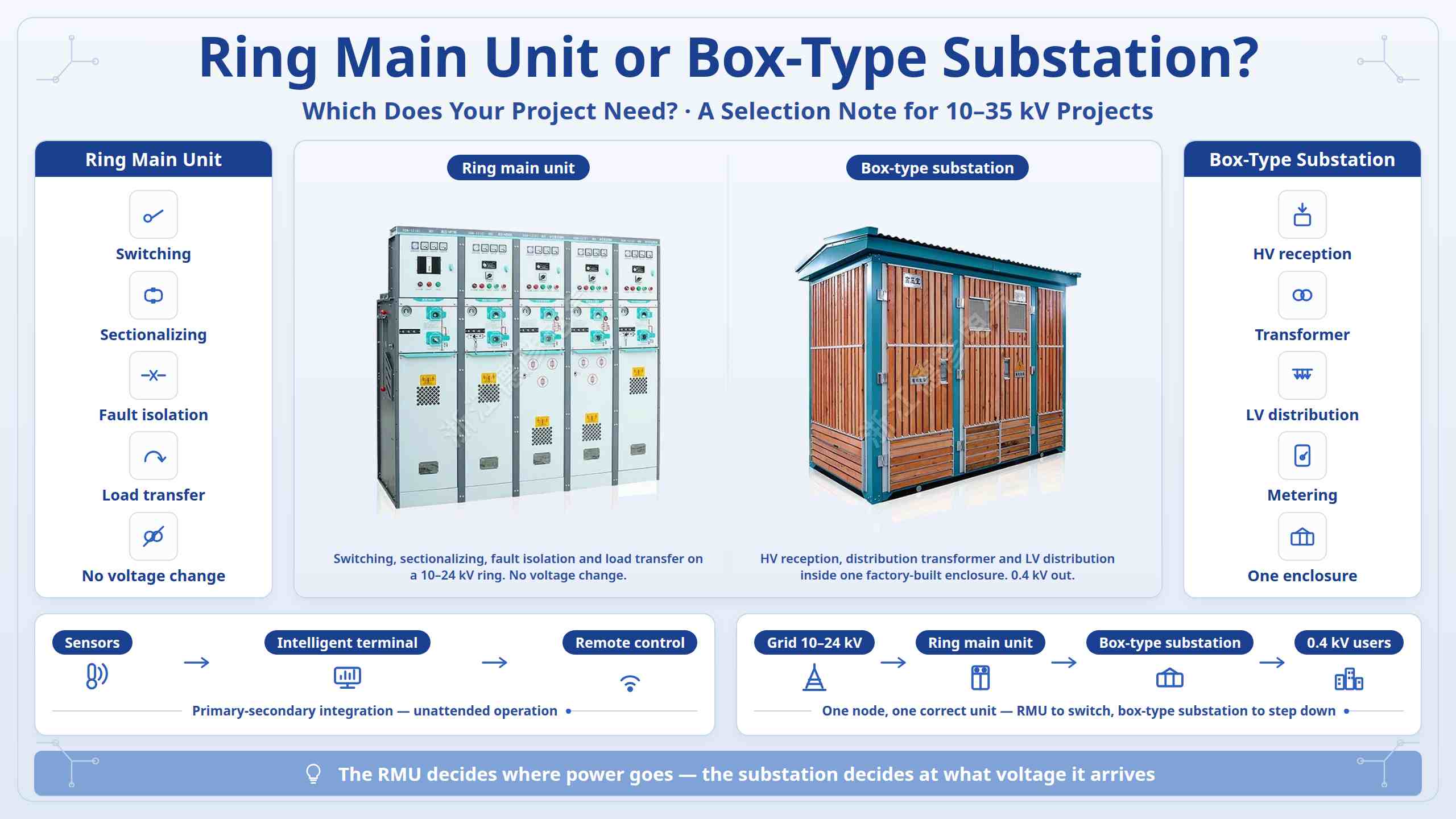

Σε μια γραμμή: ένα RMU αποφασίζει πού πηγαίνει η ισχύς. ένας υποσταθμός τύπου κουτιού αποφασίζει σε ποια τάση φτάνει και πώς θα διανεμηθεί.

II. Αντιστοίχιση του μοντέλου στο σενάριο σας

Η ανακαίνιση αστικού καλωδίου με τροφοδοτικό δακτυλίου διπλής ισχύος και χωρίς τοπική υποχώρηση απαιτεί RMU. Σημεία φόρτωσης που χρειάζονται εξερχόμενη ισχύ 0,4 kV — οικιστικοί χώροι, εργαστήρια, εμπορικές ζώνες, σταθμοί φόρτισης — απαιτούν έναν υποσταθμό τύπου κουτιού. Εξωτερικοί, στενοί, υγροί ή σκονισμένοι χώροι ευνοούν ένα RMU με μόνωση αερίου, του οποίου η σφραγισμένη δεξαμενή αντέχει στη συμπύκνωση, τη σκόνη και την ομίχλη αλατιού με πολύ λιγότερη επιθεώρηση. Τα έργα φωτοβολταϊκών, αποθήκευσης και πασσάλων φόρτισης χρησιμοποιούν και τα δύο: οι υποσταθμοί κλιμακωτών κιβωτίων και τα ντουλάπια που συνδέονται με το δίκτυο χειρίζονται τη μετατροπή και τη σύνδεση στο δίκτυο, ενώ τα RMU με μόνωση αερίου χειρίζονται τη συλλογή και τη μεταγωγή σε ελεγχόμενο αποτύπωμα.

III. Στα περισσότερα έργα εργάζονται μαζί

Μέσα σε πολλούς υποσταθμούς τύπου κουτιού, οι εισερχόμενες και εξερχόμενες μονάδες υψηλής τάσης είναι οι ίδιες κύριες μονάδες δακτυλίου με διακόπτες διακοπής φορτίου. Το RMU είναι το στοιχείο μεταγωγής. ο υποσταθμός είναι το περίβλημα που προσθέτει μετασχηματισμό και κατανομή χαμηλής τάσης γύρω του. Επομένως, το όριο είναι πρακτικό και όχι ανταγωνιστικό — εάν ένας κόμβος αλλάζει και τμηματοποιείται μόνο, καθορίστε ένα RMU. εάν πρέπει επίσης να υποχωρήσει και να διανεμηθεί, καθορίστε έναν υποσταθμό τύπου box. και αν αυτός ο σταθμός αποτελεί επίσης μέρος ενός δικτύου δακτυλίου, τα δύο καθορίζονται μαζί. Η τρέχουσα κατεύθυνση και για τα δύο είναι η πρωτογενής-δευτερεύουσα ενοποίηση: αισθητήρες και μονάδες παρακολούθησης στο εσωτερικό του ντουλαπιού, σε συνδυασμό με ένα εξωτερικό έξυπνο τερματικό διανομής, που επιτρέπουν τη μεταφόρτωση δεδομένων σε πραγματικό χρόνο, την αυτόματη τοποθεσία και απομόνωση σφάλματος, τον έλεγχο απομακρυσμένης μεταγωγής και τη λειτουργία χωρίς επίβλεψη.

IV. Τι πρέπει να επαληθεύσετε πριν επιβεβαιώσετε το μοντέλο

Καθορίστε πρώτα εάν το δίκτυο είναι ακτινωτό ή δακτύλιο διπλής ισχύος — αυτό από μόνο του καθορίζει εάν χρειάζεται RMU. Στη συνέχεια, επαληθεύστε την ονομαστική τάση (10/24/35 kV), το ονομαστικό ρεύμα και το ρεύμα διακοπής βραχυκυκλώματος με συντονισμένες ρυθμίσεις προστασίας. συνθήκες εργοταξίου, συμπεριλαμβανομένου του χώρου, της υγρασίας, της σκόνης, της αλατισμένης ομίχλης και του βαθμού προστασίας, με αντιεκρηκτικό εξοπλισμό ανά GB 50058 όπου απαιτείται. και απαιτήσεις φορτίου όπως χωρητικότητα μετασχηματιστή, εξερχόμενα κυκλώματα και πιθανή μετατόπιση. Ζυγίστε το πρώτο κόστος σε σχέση με το κόστος του κύκλου ζωής: ο εξοπλισμός με μόνωση αέρα ταιριάζει σε ξηρούς εσωτερικούς χώρους με αφοσιωμένο προσωπικό συντήρησης, ενώ ο εξοπλισμός με μόνωση αερίου κοστίζει πιο εκ των προτέρων, αλλά μειώνει τη συντήρηση σε εξωτερικούς ή δύσκολους χώρους επιθεώρησης.
