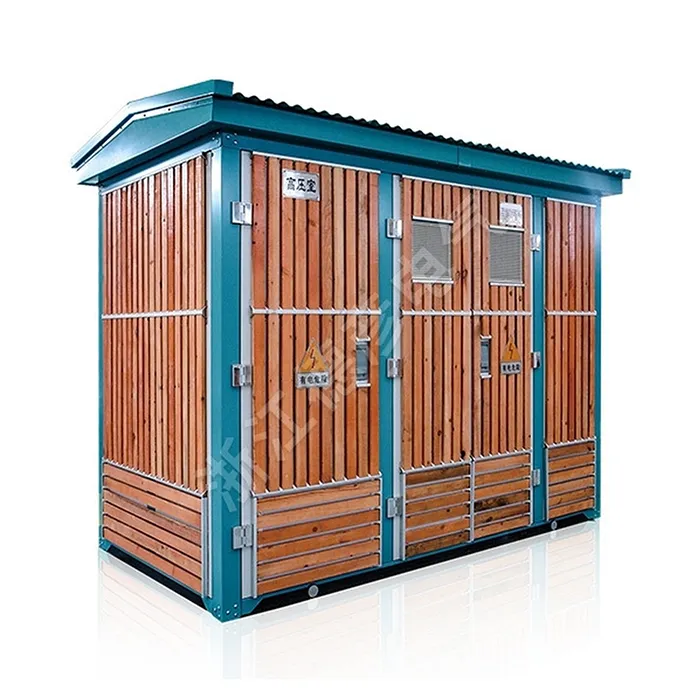

Προκατασκευασμένος Υποσταθμός Υψηλής/Χαμηλής Τάσης

Η Deyan Electric είναι επαγγελματίας προμηθευτής με πλούσια εμπειρία στην κατασκευή βιομηχανικών ηλεκτρικών συσκευών. Ο Προκατασκευασμένος Υποσταθμός Υψηλής/Χαμηλής Τάσης είναι μια συμπαγής, πλήρως κλειστή και δοκιμασμένη λύση για διανομή ισχύος 12kV έως 400V. Αυτή η μονάδα "plug-and-play" ενσωματώνει μετασχηματιστή, διακόπτη HV/LV και συστήματα ελέγχου σε ένα ενιαίο, στιβαρό και αδιάβροχο περίβλημα. Εξασφαλίζει αξιόπιστη παροχή ενέργειας, βελτιωμένη ασφάλεια και είναι ιδανικό για γρήγορη εγκατάσταση σε αστικές, βιομηχανικές και εμπορικές εφαρμογές

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο Προκατασκευασμένος Υποσταθμός Υψηλής/Χαμηλής Τάσης χρησιμοποιείται ευρέως σε αναβαθμίσεις αστικού δικτύου, οικιστικές κοινότητες, πολυώροφα κτίρια, βιομηχανικές και μεταλλευτικές εγκαταστάσεις, ξενοδοχεία, εμπορικά κέντρα, αεροδρόμια, σιδηροδρόμους, πετρελαιοπηγές, αποβάθρες, αυτοκινητόδρομους και προσωρινές εγκαταστάσεις ηλεκτρικής ενέργειας τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές.

Ο Προκατασκευασμένος Υποσταθμός Υψηλής/Χαμηλής Τάσης είναι μια πλήρως ενσωματωμένη, συμπαγής λύση για τη μετατροπή της μέσης τάσης (π.χ. 12kV ή 40,5kV) σε χαμηλή τάση (400V). Αυτή η μονάδα "plug-and-play" συνδυάζει μετασχηματιστές, διακόπτες HV/LV και συστήματα ελέγχου σε ένα στιβαρό, αδιάβροχο περίβλημα. Εξασφαλίζει αξιόπιστη διανομή ηλεκτρικής ενέργειας, επιτρέπει την ταχεία εγκατάσταση επιτόπου με ελάχιστες εργασίες πολιτικού έργου και είναι ιδανικό για αστικές, βιομηχανικές και ανανεώσιμες πηγές ενέργειας.

Παράμετρος προϊόντος ( Προδιαγραφή )

● Τεχνικές προδιαγραφές διακόπτη φόρτωσης

Αύξων αριθμός	Ονομα	Μονάδα	FKN12-12 Διακόπτης φόρτωσης	FZN25-12 Διακόπτης κενού φορτίου
1	Ονομαστική τάση	kV	10
2	Μέγιστη τάση λειτουργίας	kV	12
3	Ονομαστική συχνότητα	Hz	50
4	Ονομαστικό ρεύμα	A	630
5	Ονομαστικό ρεύμα φορτίου θραύσης	A	630
6	Ρεύμα θερμικής σταθερότητας (RMS)	kA/S	20/2	20/4
7	Δυναμικό ρεύμα σταθερότητας	kA	50	50
8	Ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)	ΚΑ	50	50
9	Κύκλοι θραύσης πλήρους φορτίου	Δεύτερος	20	10000
10	Μηχανική ζωή	Δεύτερος	2000	10000
11	Τάση αντοχής συχνότητας ισχύος 1 λεπτό (Φάση προς Φάση και Φάση προς Γείωση)	kV	42	42
12	Τάση παλμού κεραυνού (σχετική και προς τη γείωση)	kV	75	75

● Τεχνικές προδιαγραφές για ασφάλειες υψηλής τάσης

Αύξων αριθμός		Ονομαστική τάση (kV)	Ρεύμα διακοπής (A)	Ρεύμα διακοπής (ΚΑ)	Αξιολόγηση ασφαλειών (A)
μοντέλο του Ηνωμένου Βασιλείου	Εγχώριο μοντέλο	Ονομαστική τάση (kV)	Ρεύμα διακοπής (A)	Ρεύμα διακοπής (ΚΑ)	Αξιολόγηση ασφαλειών (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Σημείωση: Καθορίζεται από το αν έχει εγκατασταθεί επιθετικός. Το Ν δηλώνει κανένας επιθετικός, το Α σημαίνει παρών επιθετικός.

Αύξων αριθμός	Τύπος συσκευής ταξιδιού	Ονομαστικό ρεύμα της μονάδας διακοπής A	Ικανότητα θραύσης kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Θερμοηλεκτρομαγνητικό ή ηλεκτρονικό	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Εξυπνος	2000,2500,3200	100

Χαρακτηριστικό προϊόντος και εφαρμογή

Συμπαγής, ολοκληρωμένος σχεδιασμός "Plug-and-Play".

Στιβαρό και ανθεκτικό στις καιρικές συνθήκες περίβλημα

Υψηλή Ασφάλεια & Αξιοπιστία

Εξαιρετική απόδοση μετασχηματιστή

Ευέλικτη Διαμόρφωση & Εύκολη Συντήρηση

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού
