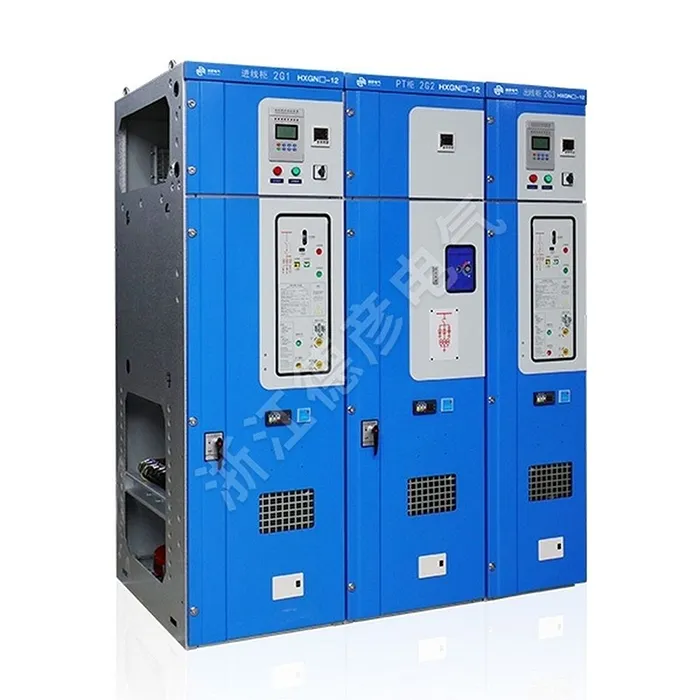

Συμπαγής διακόπτης με μόνωση αέρα

Η Deyan Electric είναι επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση. Το εξάρτημα μεταγωγής πυρήνα του συμπαγούς διακόπτη με μόνωση αέρα χρησιμοποιεί συνήθως έναν εξαιρετικά αξιόπιστο διακόπτη διακοπής φορτίου αερίου SF6 ή κενού, ο οποίος παρέχει ισχυρή απόδοση μεταγωγής ρεύματος φορτίου και αξιόπιστη ικανότητα δημιουργίας βραχυκυκλώματος. Το περίβλημα του συμπαγούς διακόπτη με μόνωση αέρα είναι κατασκευασμένο από χαλύβδινες πλάκες υψηλής ποιότητας, κατασκευασμένες με διαδικασίες ελεγχόμενες από υπολογιστή (CNC), εξασφαλίζοντας στιβαρή μηχανική αντοχή και αντοχή στη διάβρωση. Βασικό χαρακτηριστικό του σχεδιασμού είναι η εξαιρετική συμπαγή του. Μέσω μιας βελτιστοποιημένης τρισδιάστατης διάταξης, ενσωματώνει πολλαπλά λειτουργικά διαμερίσματα—συμπεριλαμβανομένου του ζυγού, του διακόπτη, του καλωδίου και των θαλάμων οργάνων/μηχανισμών λειτουργίας—μέσα σε ένα ελάχιστο χωρικό αποτύπωμα. Αυτά τα διαμερίσματα διαχωρίζονται από στερεά γειωμένα μεταλλικά χωρίσματα, ένα κρίσιμο χαρακτηριστικό ασφαλείας που διασφαλίζει τη λειτουργική ακεραιότητα και αποτρέπει τη διάδοση εσωτερικών βλαβών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο συμπαγής διακόπτης με μόνωση αέρα, που αναπτύχθηκε από την εταιρεία μας ως απάντηση στις απαιτήσεις των ισχυρών χρηστών για αξιοπιστία, ασφάλεια και συμπαγή στον ηλεκτρικό εξοπλισμό, διαθέτει μόνωση αέρα, συμπαγή σχεδιασμό, πλήρη δικαιώματα πνευματικής ιδιοκτησίας και ολοκληρωμένες δοκιμές τύπου. Κατάλληλο για ηλεκτρικά συστήματα 10kV/7,2kV σε δημόσια κτίρια, εμπορικές οικιστικές κατασκευές, βιομηχανικούς και μεταλλευτικούς τομείς. Ο συμπαγής διακόπτης με μόνωση αέρα είναι επίσης ιδανικός για πλήρη μηχανικό εξοπλισμό υψηλής τάσης με κινητήρα που απαιτεί συμπαγείς λύσεις.

Παράμετρος προϊόντος ( Προδιαγραφή )

Αύξων αριθμός	Σχέδιο	Μονάδα	Ντουλάπι μεταγωγής φορτίου	Συνδυασμός Ηλεκτρολογικός Έπιπλο	Ντουλάπι διακόπτη κυκλώματος
01	Ονομαστική τάση	kv	12	12	12
02	Ονομαστική συχνότητα	HZ	50/60	50/60	50/60
03	Ονομαστικό ρεύμα	A
04	Κεντρικό λεωφορείο	A	630	630	630
05	Υποκατάστημα Κεντρικό Λεωφορείο	A	630	125 (ανάλογα με το ονομαστικό ρεύμα της ασφάλειας)	630
06	Ονομαστικό επίπεδο μόνωσης	kV
07	Τάση αντοχής συχνότητας ισχύος (φάση προς φάση και φάση προς γείωση)	Kv	42	42	42
08	Τάση αντοχής συχνότητας ισχύος (μεταξύ διακοπών)	Kv	48	48	48
09	Τάση αντοχής συχνότητας ισχύος (Κυκλώματα ελέγχου και βοηθητικά κυκλώματα)	Kv	2	2	2
10	Αντοχή σε τάση κεραυνού (φάση προς φάση και φάση προς έδαφος)	Kv	75	75	75
11	Τάση αντοχής σε κεραυνούς (μεταξύ θυρών)	Kv	85	85	85
12	Ονομαστικό ρεύμα αντοχής σε σύντομο χρονικό διάστημα (r.m.s)	kA
13	Κύριο κύκλωμα	kA	20/3S	-	25/2 S
14	Κύκλωμα γείωσης	kA	20/2S	-	25/2 S
15	Ονομαστικό ρεύμα αντοχής αιχμής (αιχμή)	kA	50	80	63
16	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)	kA	50
17	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	kA	-	31.5	25
18	Ονομαστικό ρεύμα μεταφοράς	kA	-	1700	-
19	Ονομαστικό ρεύμα διακοπής ενεργού φορτίου	A	630	-	-
20	Ονομαστικό ρεύμα διακοπής κλειστού βρόχου	A	630	-	630
21	Ονομαστικό ρεύμα φόρτισης και διακοπής καλωδίου	A	10	-	15
22	Βαθμολογία προστασίας	Δεύτερος	IP3X	IP3X	IP3X
23	Μηχανική ζωή
24	Διακόπτης φόρτωσης		5000	5000	10000
25	Διακόπτης γείωσης		2000	2000	2000

Χαρακτηριστικό προϊόντος και εφαρμογή

1. Συμπαγής σχεδιασμός και εξοικονόμηση χώρου

2. Χρήση αέρα ως κύριο μέσο μόνωσης

3. Κόστους-Αποτελεσματικότητας και Οικονομικό Πλεονέκτημα

4. Ενισχυμένη ασφάλεια με ισχυρά συστήματα αλληλασφάλισης

5. Υψηλή αξιοπιστία και ευκολία συντήρησης

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού

Air-Insulated Compact Switchgear
