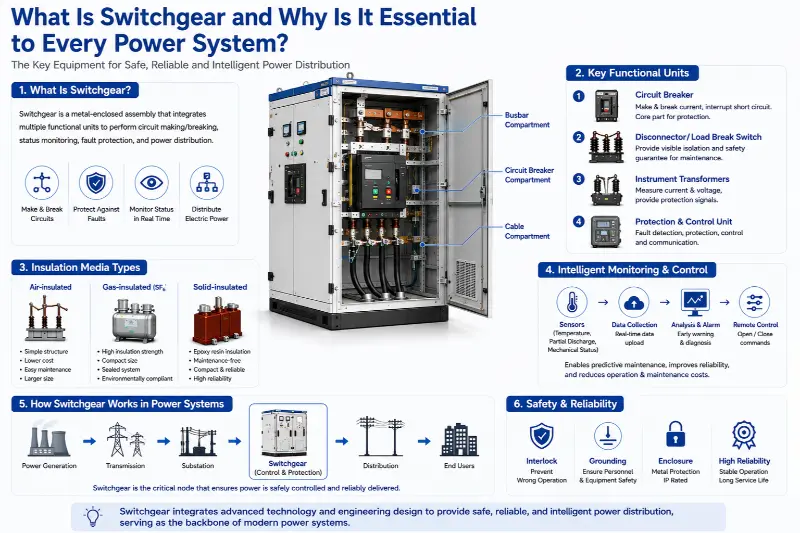

Γιατί το Switchgear είναι ο βασικός κόμβος στα σύγχρονα συστήματα ισχύος;

Σε ένα σύστημα ηλεκτρικής ενέργειας, τομετάδοση ηλεκτρικής ενέργειαςαπό τους σταθμούς ηλεκτροπαραγωγής έως τους τελικούς χρήστες περιλαμβάνει μια σειρά από πολύπλοκα στάδια ελέγχου, διανομής και προστασίας. Αυτή η διαδικασία συνεπάγεται πολύ περισσότερα από την απλή σύνδεση καλωδίων. βασίζεται σε μια εξελιγμένη, συντονισμένη σειρά εξοπλισμού. Ο διακόπτης, που χρησιμεύει ως κρίσιμος κόμβος στο δίκτυο τροφοδοσίας, εκτελεί λειτουργίες που εκτείνονται πολύ πέρα ​​από την απλή έννοια της «μεταγωγής». Ουσιαστικά, είναι ένα μεταλλικό συγκρότημα που ενσωματώνει πολλαπλές λειτουργικές μονάδες, επιφορτισμένες με βασικές λειτουργίες όπως η κατασκευή και η διακοπή κυκλώματος, η παρακολούθηση κατάστασης, η προστασία σφαλμάτων και η διανομή ισχύος. Η κατανόηση του εξοπλισμού διανομής είναι το κλειδί για την κατανόηση του τρόπου με τον οποίο τα σύγχρονα συστήματα ισχύος επιτυγχάνουν ασφαλή, αξιόπιστη και ευέλικτη τροφοδοσία ρεύματος.

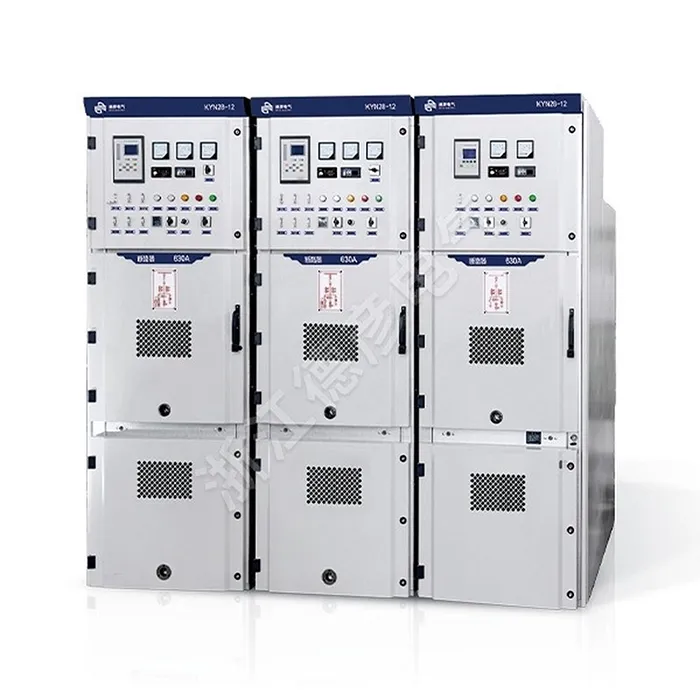

Η βασική αξία του εξοπλισμού διανομής έγκειται στη φυσική του εφαρμογή της «απομόνωσης» και του «ελέγχου». Τα συστήματα ισχύος πρέπει να χειρίζονται διάφορες συνθήκες λειτουργίας, συμπεριλαμβανομένης της τακτικής μετάδοσης ρεύματος και διακοπών, της ασφαλούς απομόνωσης κατά τη συντήρηση του εξοπλισμού και της ταχείας αποσύνδεσης κατά τη διάρκεια βλαβών. Μέσω του μηχανικού συνδυασμού και της ηλεκτρικής εμπλοκής των εσωτερικών λειτουργικών μονάδων του, ο διακόπτης τυποποιεί και ασφαλίζει αυτές τις λειτουργίες. Το μεταλλικό περίβλημά του παρέχει ένα στιβαρό προστατευτικό φράγμα, διαχωρίζοντας φυσικά τα ενεργά εξαρτήματα από το εξωτερικό περιβάλλον και το προσωπικό. Εσωτερικά, τα χωρίσματα χωρίζουν περαιτέρω τη μονάδα σε ανεξάρτητα διαμερίσματα—όπως ο θάλαμος της ράβδου ζυγού, ο θάλαμος του διακόπτη κυκλώματος και ο θάλαμος καλωδίων. Αυτός ο σχεδιασμός διασφαλίζει ότι εάν παρουσιαστεί σφάλμα σε ένα διαμέρισμα, η πρόσκρουσή του παραμένει εντοπισμένη, αποτρέποντας την κλιμάκωση του συμβάντος. Αυτή η σπονδυλωτή, διαμερισματική φιλοσοφία σχεδίασης αποτελεί τη βάση του τρόπου με τον οποίο ο διακόπτης εξασφαλίζει τη συνολική σταθερότητα του συστήματος.

Όσον αφορά τη λειτουργική σύνθεση, μια τυπική μονάδα διανομής δεν είναι απλώς ένα ενιαίο κομμάτι του εξοπλισμού αλλά ένα μικροσκοπικό σύστημα. Περιλαμβάνει πολλές βασικές λειτουργικές μονάδες που λειτουργούν συντονισμένα:

1. Κύρια μονάδα κατασκευής και διακοπής κυκλώματος: Το βασικό εξάρτημα εδώ είναι ο διακόπτης κυκλώματος. Είναι ικανό να κάνει και να διακόψει κυκλώματα υπό κανονικές συνθήκες φορτίου. Το πιο σημαντικό είναι ότι σε περίπτωση βραχυκυκλώματος ή σοβαρής υπερφόρτωσης, ο εσωτερικός μηχανισμός ενεργοποίησης του επιτρέπει να ενεργοποιείται αυτόματα μέσα σε χιλιοστά του δευτερολέπτου, διακόπτοντας το ρεύμα σφάλματος. Η ικανότητα θραύσης του καθορίζει άμεσα το μέγεθος των σφαλμάτων βραχυκυκλώματος που μπορεί να χειριστεί ο διακόπτης.

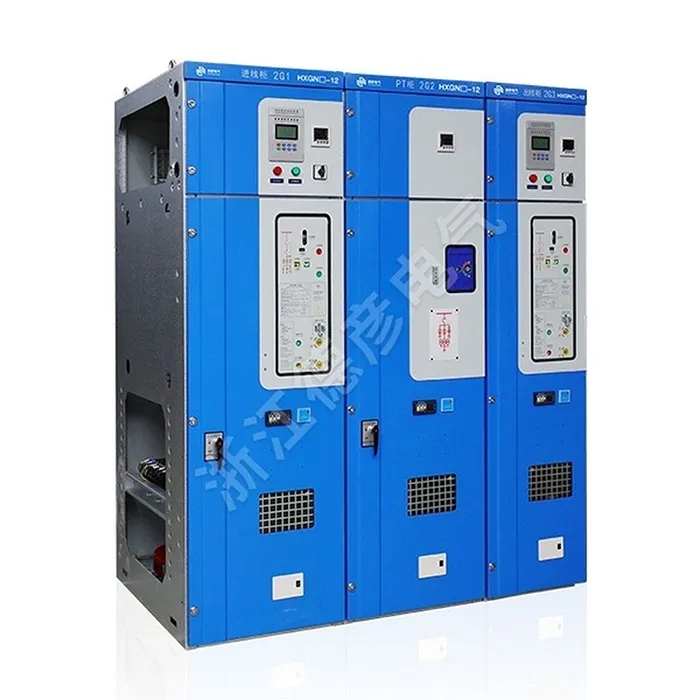

2. Μονάδα απομόνωσης ασφαλείας και ορατής θραύσης: Αυτή η λειτουργία εκτελείται κυρίως από αποζεύκτες (απομονωτές) ή διακόπτες διακοπής φορτίου. Οι αποζεύκτες χρησιμοποιούνται αφού ανοίξει ο διακόπτης κυκλώματος για να δημιουργήσουν ένα καθαρό, αξιόπιστο κενό με μόνωση αέρα, παρέχοντας μια ορατή διασφάλιση ασφάλειας για τη συντήρηση του εξοπλισμού. Οι διακόπτες διακοπής φορτίου μπορούν να κατηγοριοποιηθούν ως εξής: 1. Αερομονωμένοι: Χρησιμοποιούν τον αέρα σε ατμοσφαιρική πίεση ως κύριο μονωτικό μέσο. Τα πλεονεκτήματα περιλαμβάνουν μια απλή δομή, χαμηλότερο κόστος και ευκολία συντήρησης. Τα μειονεκτήματα περιλαμβάνουν το ογκώδες μέγεθος εξοπλισμού. Επειδή ο αέρας έχει σχετικά χαμηλή διηλεκτρική αντοχή, απαιτούνται μεγάλα ηλεκτρικά διάκενα για να διασφαλιστεί η ασφάλεια. Τα εσωτερικά εξαρτήματα είναι επίσης ευαίσθητα σε περιβαλλοντικούς παράγοντες όπως η υγρασία και η σκόνη.

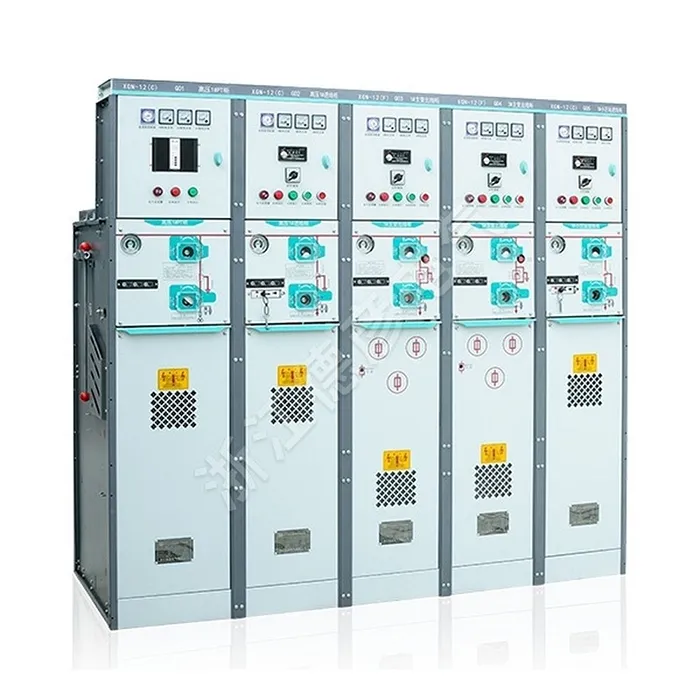

3. Μόνωση αερίου: Το αέριο εξαφθοριούχου θείου (SF6) χρησιμοποιείται συνήθως ως μονωτικό και πυροσβεστικό μέσο τόξου. Το αέριο SF6 προσφέρει εξαιρετικές δυνατότητες μόνωσης και σβέσης τόξου, επιτρέποντας στον εξοπλισμό διανομής που χρησιμοποιεί αυτήν την τεχνολογία να είναι εξαιρετικά συμπαγής με μικρό αποτύπωμα, ενώ παραμένει απρόσβλητος σε εξωτερικές περιβαλλοντικές παρεμβολές. Ωστόσο, η τεχνολογία βασίζεται σε μεγάλο βαθμό στις τεχνικές σφράγισης αερίου. Επιπλέον, το SF6 είναι ένα ισχυρό αέριο θερμοκηπίου και η ανάκτηση και η απόρριψή του υπόκεινται σε αυστηρούς περιβαλλοντικούς κανονισμούς.

4. Στερεά μόνωση: Στερεά υλικά, όπως η εποξική ρητίνη, χρησιμοποιούνται για τη χύτευση ή την ενθυλάκωση εξαρτημάτων του πρωτεύοντος κυκλώματος (π.χ. διακόπτες κυκλώματος, αποζεύκτες) σε μια ενιαία, ενσωματωμένη μονάδα. Αυτή η τεχνολογία εξαλείφει πλήρως τις επιπτώσεις του εξωτερικού περιβάλλοντος και επιτρέπει τη λειτουργία χωρίς συντήρηση, με το μέγεθος του εξοπλισμού να κυμαίνεται μεταξύ των τύπων με μόνωση αέρα και αερίου. Η πρόκληση έγκειται στις εξαιρετικά υψηλές απαιτήσεις για την επεξεργασία υλικών και το σχεδιασμό απαγωγής θερμότητας.

Ο σύγχρονος σχεδιασμός του εξοπλισμού διακοπτών δίνει ολοένα και μεγαλύτερη έμφαση στην παρατηρησιμότητα κατάστασης και στην έξυπνη λειτουργία και συντήρηση. Τα παραδοσιακά μοντέλα περιοδικής συντήρησης στρέφονται προς την προγνωστική συντήρηση βάσει συνθηκών. Αυτό βασίζεται σε διάφορους αισθητήρες που είναι εγκατεστημένοι μέσα στο ερμάριο: αισθητήρες θερμοκρασίας παρακολουθούν την παραγωγή θερμότητας στις επαφές και στα σημεία σύνδεσης του ζυγού. αισθητήρες μερικής εκφόρτισης ανιχνεύουν ελαττώματα εσωτερικής μόνωσης σε αρχικό στάδιο. και οι αισθητήρες μηχανικών χαρακτηριστικών καταγράφουν τις ταχύτητες ανοίγματος και κλεισίματος και τους χρονισμούς των αυτόματων διακοπτών. Τα δεδομένα που συλλέγονται μεταφορτώνονται σε ένα σύστημα υποστήριξης όπου η ανάλυση μεγάλων δεδομένων παρέχει έγκαιρες προειδοποιήσεις για πιθανά σφάλματα, επιτρέποντας στοχευμένη συντήρηση. Αυτό ενισχύει σημαντικά την αξιοπιστία του τροφοδοτικού και μειώνει το κόστος λειτουργίας και συντήρησης.

Ο διακόπτης δεν λειτουργεί μεμονωμένα. Το δευτερεύον σύστημα ελέγχου του χρησιμεύει ως η νευρωνική διεπαφή για την ενσωμάτωση σε σύγχρονα έξυπνα δίκτυα. Μέσω τυπικών πρωτοκόλλων επικοινωνίας, δεδομένα σχετικά με την προστασία, τη μέτρηση και την κατάσταση μπορούν να μεταδοθούν σε συστήματα αυτοματισμού υποσταθμών ή σε κέντρα αποστολής υψηλότερου επιπέδου. Μπορεί επίσης να λάβει εντολές τηλεχειρισμού για να εκτελέσει απομακρυσμένες λειτουργίες ανοίγματος και κλεισίματος. Αυτή η δυνατότητα αμφίδρομης ανταλλαγής πληροφοριών επιτρέπει στους αποστολείς δικτύου να παρακολουθούν την κατάσταση λειτουργίας του άκρου του δικτύου σε πραγματικό χρόνο και διευκολύνει την ταχεία απομόνωση σφαλμάτων και την αποκατάσταση ισχύος - θεμελιώδη στοιχεία για την κατασκευή ενός πλέγματος αυτο-θεραπείας.

Όσον αφορά την εγκατάσταση και τη μακροχρόνια λειτουργία, η απόδοση του εξοπλισμού διανομής επηρεάζεται από πολλούς παράγοντες. Η στάθμη της βάσης εγκατάστασης, η ροπή σύσφιξης των συνδέσεων του ζυγού και η αξιοπιστία του δικτύου γείωσης χρησιμεύουν ως αρχικές συνθήκες που καθορίζουν την απόδοσή του στη διάρκεια ζωής. Κατά τη λειτουργία, τα εσωτερικά εξαρτήματα συσσωρεύουν ηλεκτρική και μηχανική φθορά. Οι συνδέσεις μπορεί να χαλαρώσουν λόγω θερμικής διαστολής/συστολής ή ηλεκτρομαγνητικών δυνάμεων, οδηγώντας σε υπερθέρμανση. και τα μονωτικά υλικά υφίστανται σταδιακή γήρανση με την πάροδο του χρόνου. Ακόμη και ο πιο προηγμένος εξοπλισμός απαιτεί επαγγελματικές επιθεωρήσεις, παρακολούθηση θερμοκρασίας και δοκιμές μερικής εκφόρτισης για την παρακολούθηση των αλλαγών στην κατάστασή του.

Ως κρίσιμος κόμβος στο σύστημα ισχύος, ο εξοπλισμός διανομής ενσωματώνει μια φιλοσοφία σχεδιασμού που χαρακτηρίζεται από υψηλή ενοποίηση, λειτουργική εξειδίκευση και εστίαση στον πλεονασμό ασφάλειας. Από τη στιβαρή εξωτερική του μεταλλική επένδυση μέχρι την περίπλοκη εσωτερική ηλεκτρική λογική του και από τις θεμελιώδεις αρχές φυσικής απομόνωσης έως τις προηγμένες τεχνολογίες έξυπνης ανίχνευσης, κάθε λεπτομέρεια εξυπηρετεί έναν βασικό στόχο: δημιουργία αξιόπιστων σημείων ελέγχου και φραγμών ασφαλείας ανάμεσα σε πολύπλοκες ροές ισχύος. Μια βαθιά κατανόηση του εξοπλισμού διανομής αποκαλύπτει ότι μια συνεχής, σταθερή παροχή ρεύματος δεν μπορεί να θεωρείται δεδομένη. Αντίθετα, βασίζεται στον αυστηρό μηχανολογικό σχεδιασμό και τη συνεχή τεχνολογική εξέλιξη πίσω από αμέτρητα κομμάτια τέτοιου κρίσιμου εξοπλισμού. Με δυνατότητα δημιουργίας και διακοπής κυκλωμάτων με ονομαστικό ρεύμα και αντοχή σε συγκεκριμένα ρεύματα βραχυκυκλώματος, αυτές οι μονάδες συχνά συνδυάζονται με ασφάλειες για συγκεκριμένες εφαρμογές. Οι μηχανικές ή ηλεκτρικές ασφάλειες μεταξύ αυτών και των αυτόματων διακοπτών είναι ζωτικής σημασίας για την πρόληψη λειτουργικών σφαλμάτων.
