Ποια κύρια μονάδα δακτυλίου επιπέδου τάσης πρέπει να επιλεγεί για έργα EPC διανομής;

Σε διάφορα έργα γενικής εργολαβίας EPC διανομής, η κύρια μονάδα δακτυλίου (RMU) λειτουργεί ως το βασικό στοιχείο υψηλής τάσης των υποσταθμών πακέτων και των υποσταθμών τύπου box. Η επιλογή του επιπέδου τάσης καθορίζει άμεσα τη σταθερότητα, τη συμμόρφωση και το κόστος του έργου ολόκληρης της λύσης διανομής ηλεκτρικής ενέργειας και αποτελεί επίσης βασικό τεχνικό μέλημα για τους μηχανικούς προμηθειών EPC στο στάδιο της προκαταρκτικής μελέτης. Πολλοί γενικοί εργολάβοι EPC εγείρουν ένα ερώτημα στο πρώιμο στάδιο της έρευνας: Ποια κύρια μονάδα δακτυλίου επιπέδου τάσης θα πρέπει να επιλεγεί για έργα EPC διανομής;

Βρίσκεται στο Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.ειδικεύεται στην Ε&Α και την κατασκευή εξοπλισμού διανομής ηλεκτρικής ενέργειας μέσης τάσης. Προμηθεύουμε κύριες μονάδες δακτυλίου στερεάς μόνωσης με μόνωση αερίου SF6 συμβατές με το IEC, υποσταθμούς συσκευασίας ευρωπαϊκού τύπου, προκατασκευασμένους υποσταθμούς τύπου καμπίνας και πλήρη γκάμα εξοπλισμού διανομής ισχύος. Εξυπηρετούμε εδώ και πολύ καιρό πελάτες γενικών συμβάσεων EPC και παρέχουμε προσαρμοσμένες λύσεις επιλογής RMU για διαφορετικά έργα διανομής.

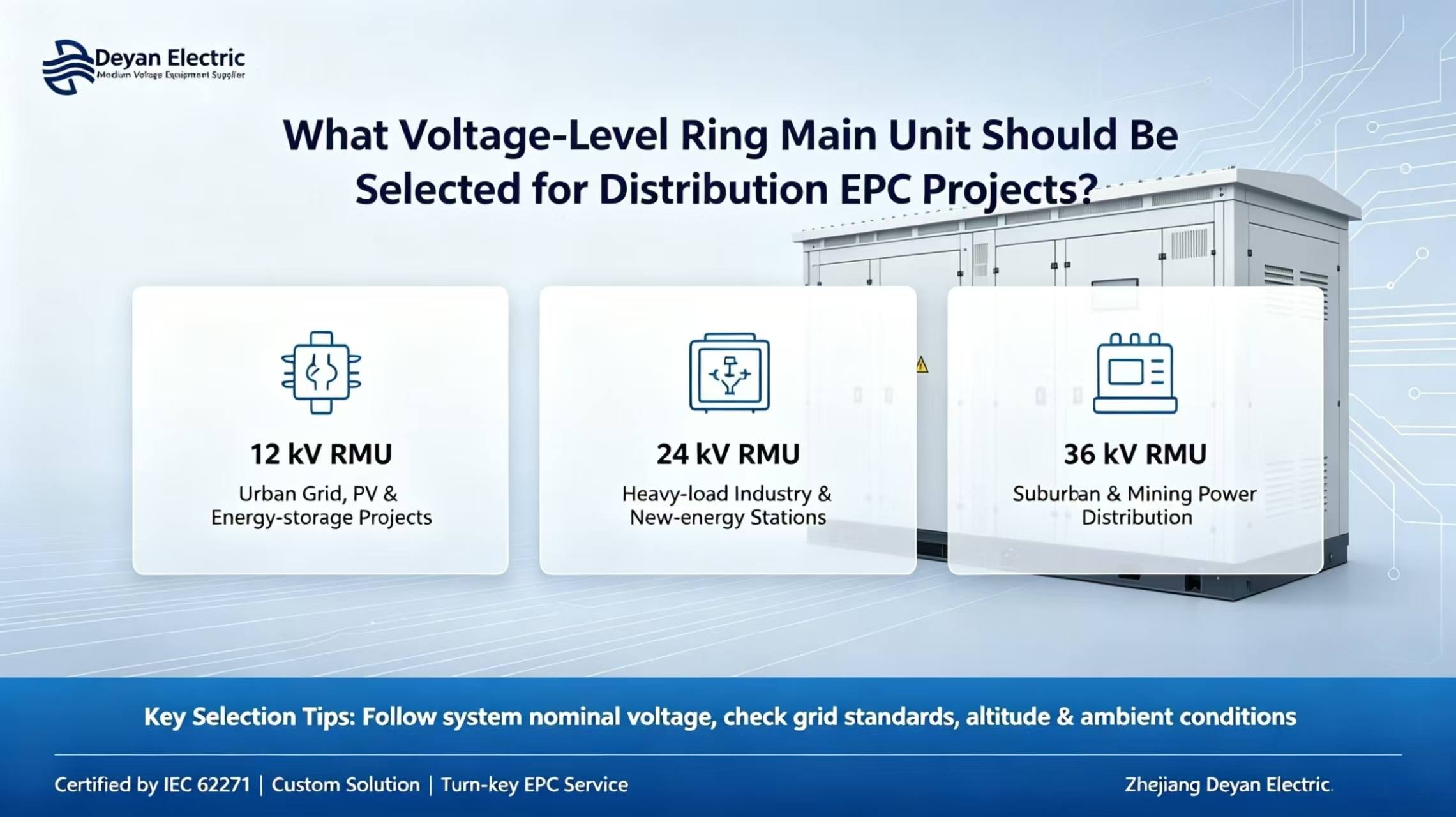

Αναφορά για Επιλογή επιπέδου τάσης δακτυλίου κύριας ροής-κύριας μονάδας σε έργα EPC διανομής

12 kV (σύστημα 10 kV)

Η κύρια μονάδα δακτυλίου 12 kV είναι το κύριο μοντέλο που υιοθετείται ευρέως στα έργα EPC παγκόσμιας διανομής. Εφαρμόζεται εκτενώς στην ανακαίνιση αστικού δικτύου διανομής, στη διανομή ηλεκτρικής ενέργειας σε βιομηχανικό πάρκο, στη σύνδεση στο δίκτυο φωτοβολταϊκών & αποθήκευσης ενέργειας και σε υποσταθμούς πακέτων μικρού έως μεσαίου μεγέθους. Διαθέτοντας υψηλή αρθρωτότητα και ελεγχόμενο κόστος, αυτό το RMU ταιριάζει στις περισσότερες αρχιτεκτονικές τροφοδοσίας δακτυλίου, με επιλογές ρεύματος αντοχής σε βραχυκύκλωμα 20 kA / 25 kA. Είναι επίσης η πιο συχνά ζητούμενη προδιαγραφή για έργα EPC.

24 kV

Οι κύριες μονάδες δακτυλίου 24 kV χρησιμοποιούνται κυρίως για βιομηχανικές ζώνες με μεγαλύτερα φορτία και μεγαλύτερες αποστάσεις μετάδοσης ισχύος, καθώς και για σταθμούς συλλογής νέας ενέργειας. Σε σύγκριση με τη λύση 12 kV, μειώνει τις απώλειες γραμμής και μειώνει τις επενδύσεις σε διατομές καλωδίων, καθιστώντας το κατάλληλο για έργα γενικής εργολαβίας EPC μεγάλης χωρητικότητας. Απαιτεί υψηλότερους βαθμούς μόνωσης εξοπλισμού και ενισχυμένο δομικό σχεδιασμό του ντουλαπιού και το συνολικό του κόστος είναι υψηλότερο από αυτό μιας κύριας μονάδας δακτυλίου 12 kV.

36 kV (σύστημα 33 kV)

Οι κύριες μονάδες δακτυλίου 36 kV αναπτύσσονται για προαστιακά δίκτυα διανομής μεγάλων αποστάσεων, περιοχές εξόρυξης μεγάλης κλίμακας και έργα EPC τροφοδοσίας μεγάλων αποστάσεων. Ανήκουν στην κατηγορία διανομής μέσης-υψηλής τάσης, χρησιμοποιούνται γενικά μαζί με υποσταθμούς πακέτων μεγάλης χωρητικότητας και επιβάλλουν υψηλότερες απαιτήσεις για μόνωση, προστασία εσωτερικού τόξου και εργοστασιακή δοκιμή αποδοχής (FAT).

Βασική Αρχή Επιλογής:Η ονομαστική τάση της κύριας μονάδας δακτυλίου θα προσδιορίζεται σύμφωνα με την ονομαστική τάση του συστήματος του έργου και όχι απλώς με βάση τη χωρητικότητα του μετασχηματιστή. Οι πελάτες EPC πρέπει πρώτα να επιβεβαιώσουν τα τοπικά πρότυπα δικτύου, τις παραμέτρους βραχυκυκλώματος του συστήματος, το υψόμετρο του έργου, τη θερμοκρασία περιβάλλοντος και τις συνθήκες υγρασίας πριν οριστικοποιήσουν την ονομαστική τάση της κύριας μονάδας δακτυλίου.

Πρόσθετες εκτιμήσεις για την επιλογή εξοπλισμού έργου EPC

Εκτός από το επίπεδο τάσης, οι γενικοί εργολάβοι EPC θα πρέπει επίσης να δίνουν προσοχή στα πρότυπα προϊόντων, στην περιβαλλοντική προσαρμοστικότητα και στην ικανότητα παράδοσης πλήρους συνόλου όταν αγοράζουν κύριες μονάδες δακτυλίου:

Απαιτήσεις πιστοποίησης:Τα προϊόντα πρέπει να συμμορφώνονται με τα διεθνή πρότυπα της σειράς IEC 62271. Θα είναι διαθέσιμα πλήρη σύνολα εκθέσεων δοκιμών τύπου και πιστοποιητικών CE για την υποστήριξη της αναθεώρησης σχεδίου έργου και της δοκιμής αποδοχής από το εργοστάσιο.

Περιβαλλοντική προσαρμοστικότητα:Διατίθεται προσαρμογή για προστασία εξωτερικού χώρου IP54, συστήματα ελέγχου θερμοκρασίας κατά της συμπύκνωσης και αντιδιαβρωτικές επιστρώσεις για παράκτιες περιοχές, για προσαρμογή σε πολύπλοκες συνθήκες λειτουργίας όπως υψηλή θερμοκρασία, υψηλή υγρασία και μεγάλο υψόμετρο.

Πλήρες σύνολο υποστηρικτικών λύσεων:Η Deyan Electric μπορεί να παρέχει αυτόνομες κύριες μονάδες δακτυλίου, καθώς και λύσεις με το κλειδί στο χέρι ολοκληρωμένων υποσταθμών πακέτων που συνδυάζουν RMU, μετασχηματιστές και ερμάρια χαμηλής τάσης. Η παράδοση μιας στάσης μειώνει το κόστος επικοινωνίας για τους πελάτες EPC που προκύπτουν από πολυμερείς προμήθειες και συντονισμό για ανάθεση.

Έξυπνη αναβάθμιση:Τα ευφυή τερματικά FTU είναι προαιρετικά για την υλοποίηση λειτουργιών εντοπισμού σφαλμάτων και απομακρυσμένης παρακολούθησης, κατάλληλα για έργα EPC έξυπνων δικτύων διανομής και σύνδεσης στο δίκτυο νέας ενέργειας.

Σύναψη

Η επιλογή επιπέδου τάσης είναι το πρωταρχικό βήμα για τον ορισμό προδιαγραφών δακτυλίου-κύριας μονάδας. Η ακατάλληλη επιλογή μπορεί να προκαλέσει σοβαρούς κινδύνους όπως αποτυχία αποδοχής δικτύου, υπερφόρτωση εξοπλισμού και καθυστέρηση του έργου. Διαθέτοντας μια επαγγελματική τεχνική ομάδα ηλεκτρολόγων μηχανικών, η Zhejiang Deyan Electric Co., Ltd. μπορεί να παρέχει υπηρεσίες επιλογής τάσης δακτυλίου κύριας μονάδας και σχεδιασμό πρωτεύοντος σχεδίου βάσει σχεδίων έργων EPC και τοπικών προδιαγραφών δικτύου. Η προσαρμογή ODM υποστηρίζεται για την παροχή σταθερών και αξιόπιστων λύσεων διανομής ισχύος μέσης τάσης για έργα παγκόσμιας διανομής EPC.
