Χαμηλής τάσης αποσπώμενος πίνακας διακοπτών

Η Deyan Electric είναι επαγγελματίας προμηθευτής με πλούσια εμπειρία στην κατασκευή βιομηχανικών ηλεκτρικών συσκευών. Ο αποσπώμενος πίνακας διακοπτών χαμηλής τάσης είναι ένα αρθρωτό συγκρότημα για διανομή ισχύος και έλεγχο κινητήρα. Οι αποσπώμενες μονάδες του εξασφαλίζουν εύκολη συντήρηση και βελτιωμένη ασφάλεια, με προηγμένες ασφάλειες και χωριστά διαμερίσματα. Ιδανικό για βιομηχανικές και εμπορικές εφαρμογές έως 690V.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο ανασυρόμενος πίνακας διακοπτών χαμηλής τάσης είναι κατάλληλος για συστήματα διανομής ηλεκτρικής ενέργειας βιομηχανιών ηλεκτροπαραγωγής, πετρελαιοειδών, χημικών, μεταλλουργικών, κλωστοϋφαντουργικών και πολυώροφων κτιρίων. Χρησιμοποιείται σε χώρους με υψηλές απαιτήσεις αυτοματισμού και διασυνδέσεις με υπολογιστές, όπως μεγάλες μονάδες παραγωγής ενέργειας και πετροχημικά συστήματα. Ως τριφασική συχνότητα εναλλασσόμενου ρεύματος 50(60)Hz, ονομαστική τάση εργασίας 400V ή 660V και ονομαστικό ρεύμα 5000A ή κάτω από συστήματα τροφοδοσίας και διανομής ρεύματος για παραγωγή και παροχή ρεύματος, χρησιμοποιείται για διανομή ισχύος, κεντρικό έλεγχο κινητήρων και αντιστάθμιση άεργου ισχύος. Ο σχεδιασμός του ντουλαπιού με δυνατότητα ανάσυρσης χαμηλής τάσης συμμορφώνεται με τα ακόλουθα πρότυπα: IEC439-1 "Ενσωματωμένος διακόπτης χαμηλής τάσης και εξοπλισμός ελέγχου" και GB7251 "Ενσωματωμένος διακόπτης χαμηλής τάσης".

Παράμετρος προϊόντος ( Προδιαγραφή )

Αύξων αριθμός	Ονομα		Παράμετροι
1	Ονομαστική τάση κύριου κυκλώματος (V)		AC 400/660
2	Ονομαστική τάση βοηθητικού κυκλώματος		AC 220, 380 (400), DC 110, 220
3	Ονομαστική συχνότητα (Hz)		50(60)
4	Ονομαστική τάση μόνωσης (V)		660
5	Ονομαστικό ρεύμα (A)	Οριζόντιος δίαυλος	≤5000
	Ονομαστικό ρεύμα (A)	Κάθετος δίαυλος (MCC)	1000
6	Βαθμολογημένο ρεύμα διαύλου βραχυχρόνιας αντοχής (kA/1s)		50, 80
7	Ονομαστική μέγιστη χωρητικότητα ρεύματος μπάρας (kA/0,1s)		105, 176
8	Τάση δοκιμής συχνότητας ισχύος (V/1 λεπτό)	Κύριο κύκλωμα	2500
		Βοηθητικό κύκλωμα	2000
9	Busbar	Τριφασικό σύστημα τεσσάρων συρμάτων	A.B.C.PEN
		Τριφασικό σύστημα πέντε καλωδίων	A.B.C.PE.N
10	Βαθμολογία προστασίας		IP30, IP40

Χαρακτηριστικό προϊόντος και εφαρμογή

Υψηλά τυποποιημένα και ολοκληρωμένα σχήματα κύριων κυκλωμάτων

Σχεδίαση υψηλής χωρητικότητας και ευρεία εφαρμογή

Ολοκληρωμένη Αποζημίωση και Πλήρη Προσφορά Λύσης

Εξαιρετικά ευέλικτα και εξαντλητικά σχήματα βοηθητικού ελέγχου

Κατασκευή αρθρωτών συρταριών και τροφοδοτικό ασφαλούς ελέγχου

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού

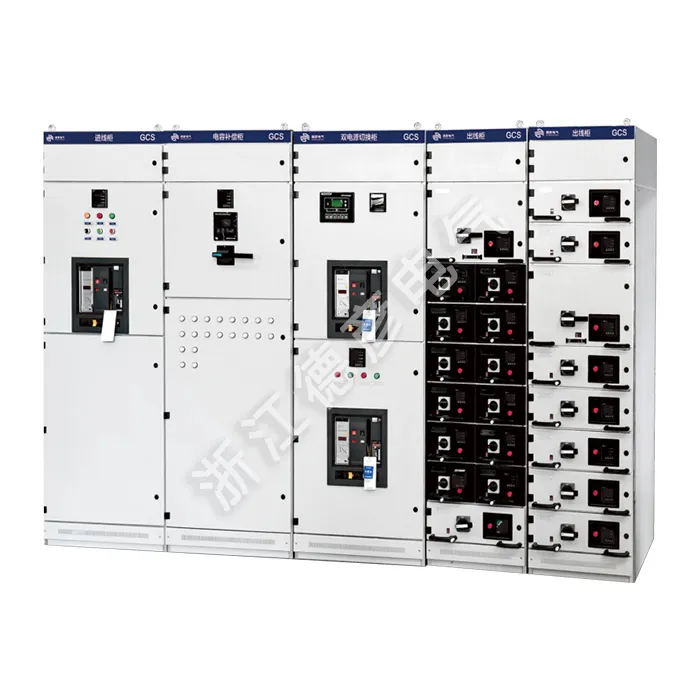

Low-voltage Withdrawable Switchgear Cabinet
