Ποιες είναι οι πέντε βασικές μετρήσεις για την αξιολόγηση του μετασχηματιστή;

Πέντε βασικές μετρήσεις γιαΑξιολόγηση ΜετασχηματιστήΗ ποιότητα, με βάση τα διεθνή πρότυπα (IEC 60076) και τις βιομηχανικές πρακτικές μηχανικής, επικεντρώνεται κυρίως στην απόδοση απόδοσης του μετασχηματιστή, την αξιοπιστία της ασφάλειας και τη λειτουργική σταθερότητα. Ακολουθεί μια συστηματική εξήγηση των πέντε βασικών μετρήσεων:

1. Ονομαστική χωρητικότητα

Αναφέρεται στη φαινόμενη ισχύ που μπορεί να παρέχει συνεχώς ένας μετασχηματιστής για εκτεταμένες περιόδους υπό ονομαστική τάση, ονομαστική συχνότητα και καθορισμένες συνθήκες ψύξης, μετρούμενες σε kVA ή MVA.

Λειτουργία: Καθορίζει τη φέρουσα ικανότητα του μετασχηματιστή και χρησιμεύει ως η κύρια βάση για την επιλογή.

Αρχή επιλογής: Με βάση τη συνολική ισχύ φορτίου (λαμβάνοντας υπόψη τον συντελεστή ισχύος και τον ταυτόχρονο συντελεστή), με περιθώριο 15%-25% που προορίζεται για την αποφυγή υπερφόρτωσης και θέρμανσης («μικρό άλογο που τραβά ένα μεγάλο καρότσι») ή απώλεια αδράνειας («μεγάλο άλογο που τραβάει ένα μικρό καρότσι»).

Εφαρμογή μηχανικής: Οι μετασχηματιστές 35 kV κυμαίνονται συνήθως από 1 έως 40 MVA, ενώ οι φωτοβολταϊκοί σταθμοί βηματισμού χρησιμοποιούν συνήθως μονάδες 400 έως 1000 kVA.

Παραδείγματα παραμέτρων προϊόντος: Ο μετασχηματιστής 35 kV της Deyan Electric έχει ονομαστική χωρητικότητα 160 kVA. Ο μετασχηματιστής ξηρού τύπου της Xiangtong Electric έχει ονομαστική ισχύ 400 kVA.

2. Απώλεια χωρίς φορτίο

Γνωστή και ως απώλεια σιδήρου, αναφέρεται στην απώλεια ενεργού ισχύος όταν η δευτερεύουσα πλευρά του μετασχηματιστή είναι ανοιχτό κύκλωμα και η κύρια πλευρά υπόκειται σε ονομαστική τάση. Αποτελείται κυρίως από υστέρηση πυρήνα και απώλειες δινορρευμάτων.

Παράγοντες που επηρεάζουν: Υλικό πυρήνα (π.χ. φύλλα πυριτίου με προσανατολισμό κόκκων ψυχρής έλασης), διαδικασία ελασματοποίησης, σχεδιασμός πυκνότητας μαγνητικής ροής.

Σημασία ενεργειακής απόδοσης: Μια βασική μέτρηση για την αξιολόγηση της ενεργειακής απόδοσης του μετασχηματιστή. Τα προϊόντα εξαιρετικά υψηλής απόδοσης έχουν απώλειες χωρίς φορτίο ≤ 0,6 W/kg.

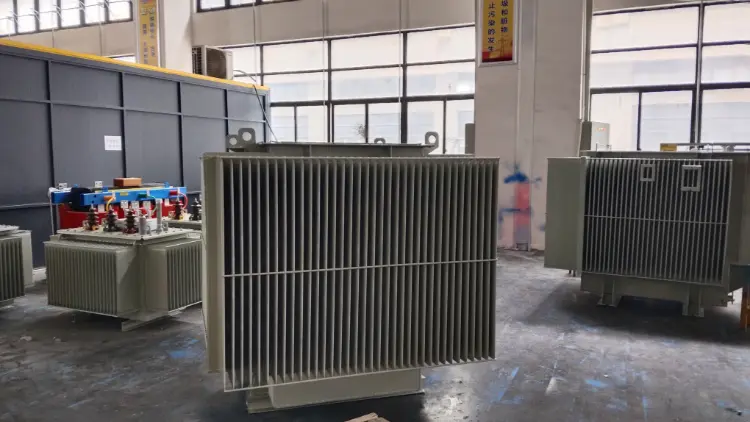

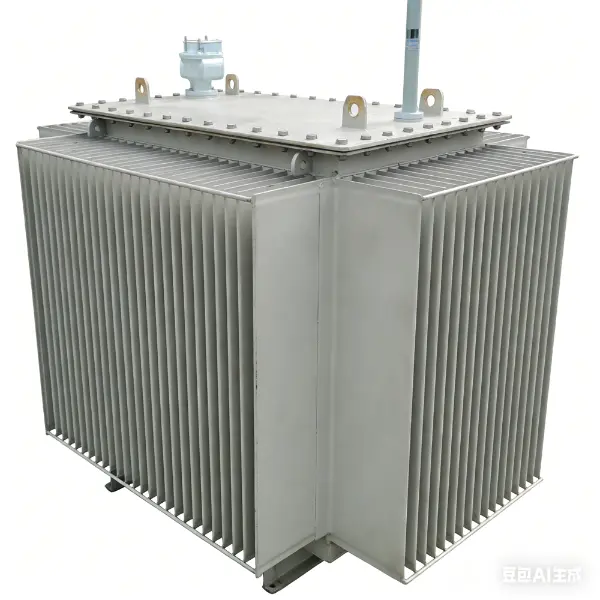

Τυπικές τιμές: Ένας μετασχηματιστής βυθισμένος στο λάδι 160 kVA έχει απώλειες χωρίς φορτίο περίπου 280 W. Τα μοντέλα υψηλής απόδοσης μπορούν να πέσει κάτω από 200 W.

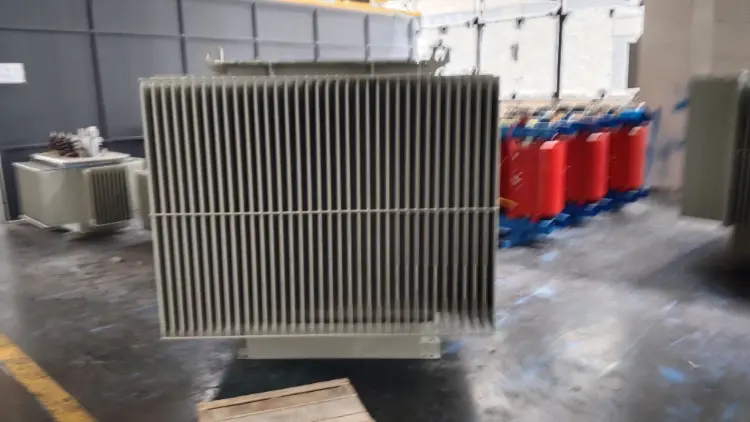

3. Απώλεια φορτίου

Γνωστή και ως απώλεια χαλκού, αναφέρεται στην απώλεια ενεργού ισχύος που δημιουργείται από την αντίσταση περιέλιξης υπό ονομαστικό ρεύμα, ανάλογη με το τετράγωνο του ρεύματος φορτίου.

Παράγοντες που επηρεάζουν:

Υλικό αγωγού (ο χαλκός υπερτερεί του αλουμινίου), η επιφάνεια διατομής και η διαδικασία σύνδεσης.

Αξία αξιολόγησης:

Επηρεάζει άμεσα το λειτουργικό κόστος. χαμηλότερες απώλειες αποδίδουν καλύτερη μακροπρόθεσμη ενεργειακή απόδοση.

Τυπικές τιμές:

Ένας μετασχηματιστής 160 kVA έχει απώλειες φορτίου περίπου 2820 W, ενώ τα μοντέλα υψηλής απόδοσης μπορούν να ελεγχθούν κάτω από 2500 W.

Παράδειγμα παραμέτρου προϊόντος: Η απώλεια φορτίου μετασχηματιστή Deyan Electric είναι 2820W

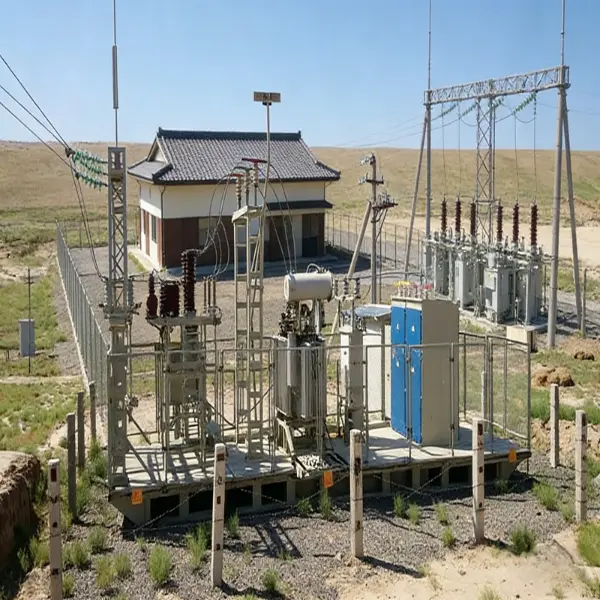

4. Αντίσταση βραχυκυκλώματος (%)

Αναφέρεται στο ποσοστό της ονομαστικής τάσης που απαιτείται για την εφαρμογή ονομαστικού ρεύματος στην κύρια πλευρά όταν η δευτερεύουσα πλευρά βραχυκυκλώνεται, αντανακλώντας το μέγεθος της εσωτερικής αντίστασης του μετασχηματιστή.

Λειτουργίες:

Περιορίζει το ρεύμα βραχυκυκλώματος (η υψηλότερη αντίσταση μειώνει το ρεύμα βραχυκυκλώματος).

Επηρεάζει τον ρυθμό ρύθμισης της τάσης (η υψηλότερη αντίσταση προκαλεί μεγαλύτερη πτώση τάσης κατά τις διακυμάνσεις του φορτίου).

Τυπικό εύρος:

Μετασχηματιστές διανομής: 4%–6% (σταθερότητα εξισορρόπησης και πτώση τάσης).

Βιομηχανικά βαρέως τύπου (π.χ. φούρνοι τόξου): 8%–15%;

Όταν πολλές μονάδες λειτουργούν παράλληλα, η απόκλιση της σύνθετης αντίστασης πρέπει να είναι ≤±0,5%.

Παραδείγματα προϊόντων:

Huarui Electric: Τάση σύνθετης αντίστασης 4,5%.

Xiangtong Electric: 4,0% τάση αντίστασης

5. Απόδοση μόνωσης

Καλύπτει την αντοχή της μόνωσης και την κατάσταση γήρανσης μεταξύ περιελίξεων και μεταξύ περιελίξεων και εδάφους, αποτελώντας τη βάση για ασφαλή λειτουργία.

Βασικά στοιχεία δοκιμής:

Αντίσταση μόνωσης: Μετρήθηκε με μεγοχόμετρο, αντανακλά την ξηρότητα της μόνωσης και το βαθμό γήρανσης.

Τάση αντοχής συχνότητας ισχύος: Αντέχει σε καθορισμένη τάση (π.χ. 75 kV για περιελίξεις 35 kV) για 1 λεπτό χωρίς βλάβη.

Μερική εκκένωση (PD): ≤3pC είναι η βέλτιστη. Η υπέρβαση αυτού του ορίου υποδηλώνει υποβάθμιση της μόνωσης.

Κατηγορία μόνωσης: Κατηγορία Α (105°C), Κατηγορία F (155°C), Κατηγορία Η (180°C), καθορισμός ορίων ανόδου θερμοκρασίας.

Τυπική βάση: Τόσο το GB/T 6451 όσο και το IEC 60076 καθορίζουν υποχρεωτικά όρια τάσης αντοχής μόνωσης και μερικής εκφόρτισης.

Παράδειγμα παραμέτρου προϊόντος: Οι μετασχηματιστές που κατασκευάζονται από την Jinghengjin έχουν επίπεδο μόνωσης LI200AC85. Η κατηγορία μόνωσης της Jinyu Electric είναι H.

Συμπληρωματικές σημειώσεις: Άλλοι κρίσιμοι βοηθητικοί δείκτες

Αν και δεν ανήκουν στις «Πέντε Βασικές Παραμέτρους», αυτές παραμένουν απαραίτητες στην πρακτική της μηχανικής:

Άνοδος θερμοκρασίας: Άνοδος θερμοκρασίας άνω λαδιού ≤60K, αύξηση θερμοκρασίας περιέλιξης ≤65K (IEC 60076-2).

Ομάδα σύνδεσης‌: Το Dyn11 είναι το κύριο ρεύμα διανομής, καταστέλλοντας την τρίτη αρμονική παραμόρφωση και διασφαλίζοντας σταθερή λειτουργία κάτω από μη ισορροπημένα φορτία τριών φάσεων.

Μέθοδος ψύξης‌: Η φυσική ψύξη με λάδι (ONAN) και η ψύξη αέρα ξηρού τύπου (AN) επηρεάζουν την απόδοση της απαγωγής θερμότητας και την περιβαλλοντική εφαρμογή.
