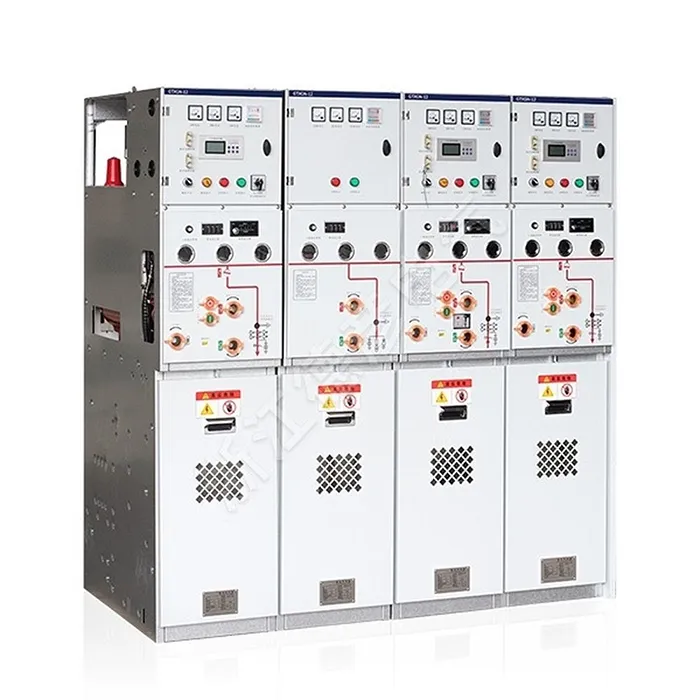

Κύριος διακόπτης AC με μεταλλική μόνωση

Η Deyan Electric είναι επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση. Ο κύριος διακόπτης δακτυλίου με μόνωση AC είναι μια συμπαγής, μονωμένη με αέρα μονάδα για αξιόπιστη δευτερεύουσα διανομή ισχύος 10-12 kV. Σχεδιασμένο για κύρια συστήματα δακτυλίου, εξασφαλίζει ασφαλή εναλλαγή φορτίου, απομόνωση βλαβών και συνεχή παροχή ρεύματος. Ο στιβαρός, αρθρωτός σχεδιασμός του προσφέρει εύκολη συντήρηση και είναι ιδανικός για αστικά δίκτυα, βιομηχανικές περιοχές και εμπορικά συγκροτήματα που απαιτούν αξιόπιστη και οικονομικά αποδοτική απόδοση δικτύου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο κύριος διακόπτης δακτυλίου AC με μόνωση μετάλλου είναι μια πλήρως μονωμένη, σφραγισμένη και χωρίς συντήρηση λύση. Αυτή η μονάδα ενσωματώνει όλα τα ενεργά μέρη σε ένα ενιαίο μπλοκ χυτευμένο με εποξειδικό υλικό, εξασφαλίζοντας πλήρη ατρωσία σε σκληρά περιβάλλοντα. Η αξιόπιστη κύρια μονάδα δακτυλίου είναι ιδανική για διαφορετικές εφαρμογές από αστικά δίκτυα έως απαιτητικές τοποθεσίες όπως σήραγγες και αεροδρόμια. Με τη συμπαγή και ασφαλή σχεδίασή του, αυτός ο σταθερής μόνωσης διακόπτης εγγυάται λειτουργική αξιοπιστία και ασφάλεια.

Παράμετρος προϊόντος ( Προδιαγραφή )

Σχέδιο	Μονάδα	Παράμετροι
ρουτίνα
Ονομαστική τάση	kV	12
Ονομαστική συχνότητα	Hz	50
Τάση αντοχής συχνότητας ισχύος	kV/min	42/48
Αστραπιαία παλμική τάση	kV	75/85
Διάρκεια τόξου	S	≥0,5
Αξιολόγηση IP για εξαρτήματα (εξαιρουμένων των ντουλαπιών μέτρησης)		IP67
Βαθμολογία προστασίας περιβλήματος		IP4X
Αξιολόγηση Προστασίας Διαμερίσματος		IP2X
Τάση τροφοδοτικού λειτουργίας	V	DC24, 48, 110, 220
Τάση τροφοδοτικού λειτουργίας	V	AC110, 220
Σύστημα Busbar
Ονομαστικό ρεύμα	A	630(1250)
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	kA/s	20/4 (25/4)
Ονομαστικό ρεύμα αντοχής κορυφής	kA	50(63)
Ονομαστικό ρεύμα αντοχής κορυφής	kA	50
Μονάδα διακόπτη φόρτωσης
Ονομαστικό ρεύμα	A	630
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	ΚΑ	50
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	ΚΑ/Σ	20/4
Μηχανική ζωή διακόπτη φορτίου	Δεύτερος
Ηλεκτρική διάρκεια ζωής των διακοπτών φορτίου	δεύτερος	Ε3
Μερική Απαλλαγή	pc	≤5
Μονάδα διακόπτη κυκλώματος
Ονομαστικό ρεύμα	A	630(1250)
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	ΚΑ	20(25)

Σχέδιο	Μονάδα	Παράμετροι
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	kA	50(63)
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	kA/S	20/4 (25/4)
Μηχανική ζωή των αυτόματων διακοπτών	δεύτερος	20000
Διάρκεια ζωής των αυτόματων διακοπτών	δεύτερος	Ε2
Ονομαστική ακολουθία λειτουργίας		0-0,3s-CO-180s-CO
Μερική Απαλλαγή	Η/Υ	≤5
Ηλεκτρική μονάδα συνδυασμού διακόπτη-ασφάλεια φορτίου
Ονομαστικό ρεύμα (μέγιστο)	A	200
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	kA	31.5
Ονομαστικό ρεύμα (μέγιστο)	ΚΑ	80
Μερική Απαλλαγή	Η/Υ	3150
Αποσυνδέστε τον διακόπτη
Ονομαστικό ρεύμα	A	630/1250
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	ΚΑ	20/25
Αξιολογημένη σύντομη διάρκεια	S	4
Ονομαστικό ρεύμα αντοχής κορυφής	kA	50/63
Μηχανική ζωή	Δεύτερος	3000
Διακόπτης γείωσης
Ονομαστικό ρεύμα	A	630/1250
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	K	20/25
Αξιολογημένη σύντομη διάρκεια	S	4
Ονομαστικό ρεύμα αντοχής κορυφής	k	50/63
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμής)	ΚΑ	50
Ονομαστικοί κύκλοι ρεύματος κλεισίματος βραχυκυκλώματος	Δεύτερος	2
Μηχανική ζωή	Δεύτερος	3000

Χαρακτηριστικό προϊόντος και εφαρμογή

Τοποθεσίες Εφαρμογών

Στερεά μόνωση για ενισχυμένη ασφάλεια και φιλικότητα προς το περιβάλλον

Συμπαγής σχεδιασμός και εξοικονόμηση χώρου

Εξαιρετικά αξιόπιστο σε αντίξοες συνθήκες

Λειτουργία χωρίς συντήρηση

Ευέλικτη & Επεκτάσιμη Διαμόρφωση

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού
