Τι είναι το Switchgear; Λειτουργία και Τύποι

Τις περισσότερες φορές, οι άνθρωποι δεν σκέφτονται τα αόρατα συστήματα πίσω από την ηλεκτρική ενέργεια. Γυρίζεις διακόπτη, τα φώτα λειτουργούν, απλά. Αλλά κρυμμένες στο παρασκήνιο, υπάρχουν συσκευές που διασφαλίζουν ότι δεν συμβαίνει τίποτα επικίνδυνο. Αυτό το πράγμα, ή μάλλον αυτή η συλλογή πραγμάτων, ονομάζεται διακόπτης. Τώρα, αν ρωτήσετε δέκα διαφορετικούς ανθρώπους τι είναι διακόπτης, το πιθανότερο είναι ότι οι περισσότερες δεν θα σας δώσουν μια ευθεία απάντηση. Κάποιοι μπορεί να πουν «είναι το κουτί διακοπής», άλλοι μπορεί απλώς να σηκώσουν τους ώμους. Αλλά η αλήθεια είναι ότι οι διακόπτες είναι παντού, από το σπίτι σας μέχρι ένα γιγάντιο εργοστάσιο παραγωγής ενέργειας. Είναι σαν σωματοφύλακας για ηλεκτρισμό.

Τι είναι το Switchgear;

Λοιπόν, ας το κάνουμε πολύ απλό. Ο διακόπτης είναι βασικά το κιτ ηλεκτρικού εξοπλισμού που φροντίζει τα κυκλώματα. Μπορεί να είναι διακόπτες, διακόπτες, ασφάλειες, απομονωτές, ρελέ. Όλοι πέφτουν κάτω από αυτή την ομπρέλα. Όταν κάτι πάει στραβά σε ένα σύστημα, λειτουργεί σαν θυρωρός και εμποδίζει την εξάπλωση του προβλήματος. Γι' αυτό, αν ρωτήσετε τι είναι διακόπτης σε μια γραμμή, θα μπορούσατε να πείτε: είναι η θωράκιση ασφαλείας της ηλεκτρικής ενέργειας.

Οι άνθρωποι χρησιμοποιούν μερικές φορές τη φράση τι είναι ηλεκτρικός διακόπτης, αλλά σημαίνει το ίδιο πράγμα. Εάν έχετε δει αυτά τα γκρίζα ντουλάπια σε ένα υπόγειο ή υποσταθμό, αυτό είναι ηλεκτρικός διακόπτης. Μέσα τους υπάρχουν τα μέρη που διατηρούν την ηλεκτρική ενέργεια ασφαλή στη χρήση. Στο σπίτι, είναι μικρό. Σε νοσοκομείο ή εργοστάσιο, είναι τεράστιο. Αλλά όλα είναι κάτω από την ίδια ιδέα.

Δεν μπορείτε να διαχωρίσετε τις δύο λέξεις - διακόπτης και προστασία. Πηγαίνουν χέρι-χέρι. Η προστασία είναι ο λόγος που υπάρχει εξαρχής ο διακόπτης. Εάν υπάρχει υπερφόρτωση ή σφάλμα, η προστασία ενεργοποιείται αμέσως. Σκεφτείτε τις πόρτες πυρασφάλειας σε ένα κτίριο: μια περιοχή μπορεί να έχει καπνό ή φλόγες, αλλά οι πόρτες εμποδίζουν την εξάπλωσή τους. Ο διακόπτης είναι έτσι, μόνο με ρεύμα.

Επεξήγηση της λειτουργίας του διακόπτη

Ο διακόπτης διαδραματίζει κεντρικό ρόλο σε κάθε ηλεκτρικό σύστημα διασφαλίζοντας την ασφαλή και αποτελεσματική διανομή ισχύος. Πρωταρχικός σκοπός του είναι να διαχειρίζεται την ηλεκτρική ενέργεια έτσι ώστε να ρέει αξιόπιστα χωρίς διακοπές ή κινδύνους. Συνδυάζοντας τον έλεγχο, την προστασία και την απομόνωση, ο εξοπλισμός διακοπτών διατηρεί ασφαλή τόσο τον εξοπλισμό όσο και τους ανθρώπους, διατηρώντας παράλληλα ομαλή λειτουργία σε οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις.

1. Έλεγχος της ροής ισχύος

Ο πρώτος και πιο ορατός ρόλος του εξοπλισμού διανομής είναι ο έλεγχος της ροής ισχύος. Επιτρέπει στους χειριστές να ενεργοποιούν και να απενεργοποιούν τα κυκλώματα με ασφάλεια, διασφαλίζοντας ότι η ηλεκτρική ενέργεια ρέει μόνο όταν απαιτείται. Αυτός ο έλεγχος είναι ζωτικής σημασίας τόσο σε συνήθεις λειτουργίες όσο και σε καταστάσεις έκτακτης ανάγκης, συμβάλλοντας στη διατήρηση της αποδοτικότητας και της ομαλής απόδοσης του συστήματος.

2. Προστασία από σφάλματα

Ο διακόπτης παρέχει προστασία αποσυνδέοντας τα κυκλώματα κατά τη διάρκεια βλαβών όπως υπερφόρτωση ή βραχυκύκλωμα. Αυτό αποτρέπει τη ζημιά στον εξοπλισμό και μειώνει τους κινδύνους πυρκαγιάς ή ηλεκτροπληξίας. Προστατευτικές συσκευές όπως διακόπτες κυκλώματος και ρελέ ενεργούν άμεσα, διασφαλίζοντας ότι το ηλεκτρικό σύστημα παραμένει ασφαλές και λειτουργικό ακόμα και όταν προκύπτουν απροσδόκητα προβλήματα.

3. Απομόνωση για Συντήρηση

Μια άλλη κρίσιμη λειτουργία είναι η απομόνωση. Ο διακόπτης επιτρέπει την ασφαλή αποσύνδεση ορισμένων τμημάτων ενός ηλεκτρικού συστήματος, ώστε οι μηχανικοί να μπορούν να πραγματοποιούν επιθεωρήσεις, δοκιμές ή επισκευές χωρίς επαφή με ηλεκτροφόρα καλώδια. Αυτή η απομόνωση εξασφαλίζει τόσο ασφάλεια για τους εργαζόμενους όσο και ελάχιστη διαταραχή στο υπόλοιπο σύστημα.

4. Κορμός Ηλεκτρικής Ασφάλειας

Μαζί, ο έλεγχος, η προστασία και η απομόνωση αποτελούν τη ραχοκοκαλιά της ηλεκτρικής ασφάλειας. Χωρίς εξοπλισμό διανομής, δεν θα ήταν δυνατή η αξιόπιστη διανομή ισχύος. Αυτές οι λειτουργίες διατηρούν τα συστήματα σταθερά, ελαχιστοποιούν τους κινδύνους και διασφαλίζουν ότι η συντήρηση μπορεί να γίνει χωρίς κίνδυνο, καθιστώντας τον εξοπλισμό διανομής ζωτικής σημασίας για κάθε δίκτυο ηλεκτρικής ενέργειας.

Παραδείγματα διακοπτών

Υπάρχουν αμέτρητα παραδείγματα διακοπτών. Το κουτί του διακόπτη στο σπίτι σας; Αυτό είναι ένα. Το μεγάλο πάνελ μέσα σε ένα εμπορικό κέντρο; Αλλος. Στις βιομηχανίες, θα βρείτε διακόπτες μέσης τάσης. Στην πλευρά του κιβωτίου, ακόμη μεγαλύτερη ταχύτητα. Τα παραδείγματα αλλάζουν, αλλά η αρχή είναι πάντα η ίδια.

Τύποι διακοπτών

Τώρα, ο εξοπλισμός διανομής έρχεται σε πολλές μορφές. Όχι ένα μέγεθος για όλους. Οι τύποι διακοπτών εξαρτώνται κυρίως από την τάση και το πού χρησιμοποιούνται. Κάθε τύπος έχει μερικά μοναδικά χαρακτηριστικά που το καθιστούν κατάλληλο για τη μία ή την άλλη χρήση.

Διακόπτης χαμηλής τάσης

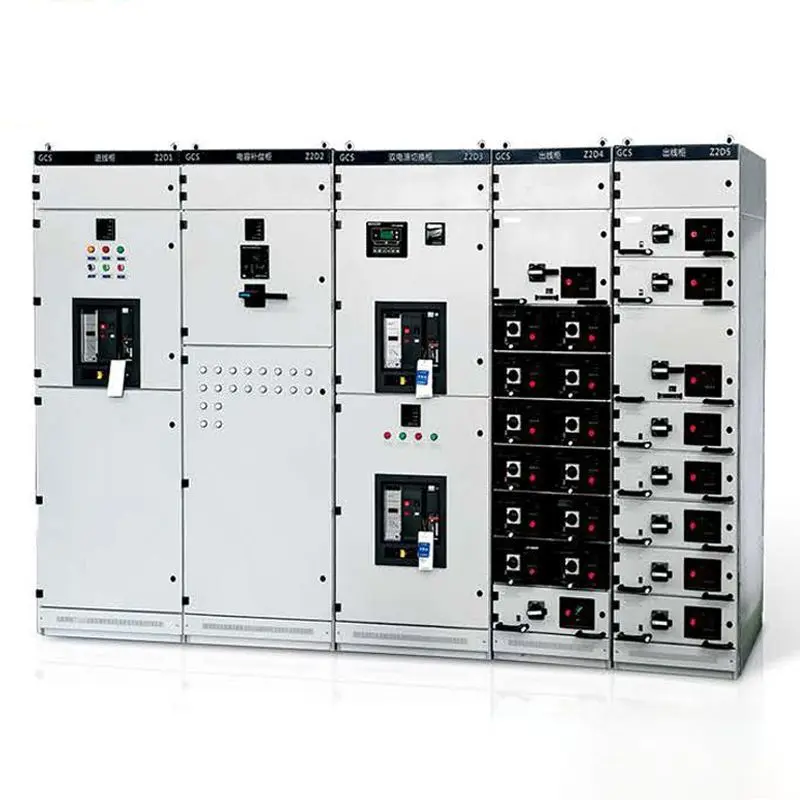

Ο πιο συνηθισμένος είναι ο διακόπτης χαμηλής τάσης. Εδώ χωράει οτιδήποτε μέχρι 400 βολτ. Σπίτια, γραφεία, μικρά μαγαζιά - θα το πείτε. Αυτός είναι ο εξοπλισμός που προστατεύει την καθημερινή ζωή. Αυτόματοι διακόπτες, ασφάλειες και ρελέ είναι τοποθετημένα σε αυτές τις μονάδες. Μπορεί να μην τα σκέφτεστε μέχρι να πετάξει ένας διακόπτης, αλλά εργάζονται πάντα ήσυχα.

Διακόπτης Μέσης Τάσης

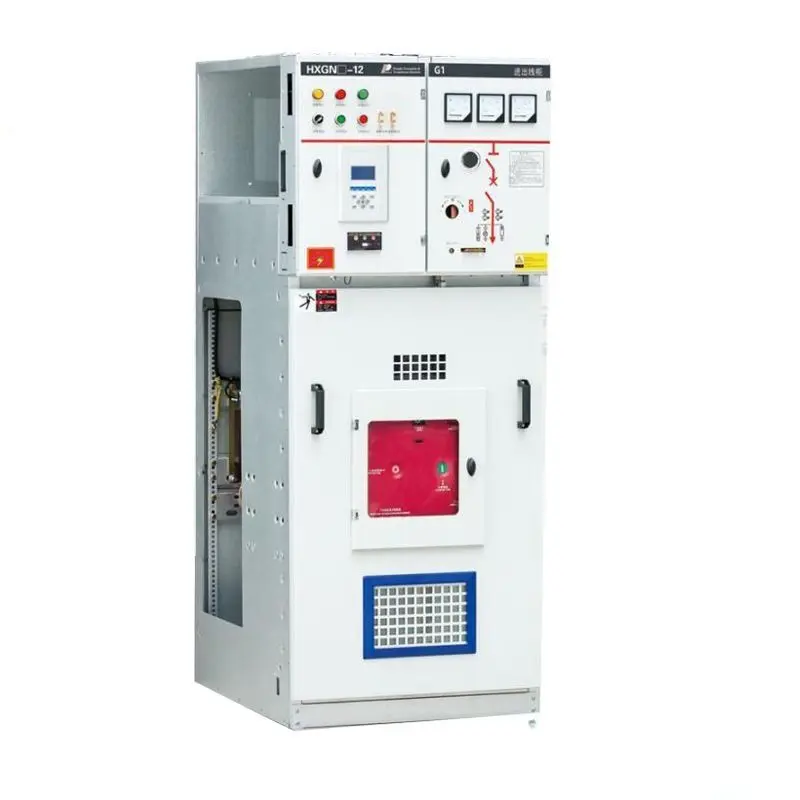

Ακολουθεί ο διακόπτης μέσης τάσης. Αυτό είναι μεταξύ 1 kV και 35 kV. Θα το βρείτε σε βιομηχανίες, σε νοσοκομεία, σε υποσταθμούς που διανέμουν ηλεκτρική ενέργεια σε χιλιάδες σπίτια. Ο εξοπλισμός μέσης τάσης είναι βαρύτερος, κατασκευασμένος για να χειρίζεται μεγαλύτερα φορτία. Όταν η σταθερότητα είναι κρίσιμη, όπως σε ένα χειρουργείο, αυτός ο εξοπλισμός διασφαλίζει ότι η ισχύς παραμένει ασφαλής και σταθερή.

Διακόπτης υψηλής τάσης

Τότε έχετε εξοπλισμό υψηλής τάσης. Αυτό είναι το μεγάλο πράγμα. Το είδος που κάθεται σε γραμμές μεταφοράς και συνδέει ολόκληρες περιοχές. Τα σφάλματα εδώ είναι επικίνδυνα και δαπανηρά. Γι' αυτό ο διακόπτης υψηλής τάσης είναι σχεδιασμένος με εξαιρετική μόνωση και πολύ γρήγορη προστατευτική δράση. Ίδια αρχή, μεγαλύτερη κλίμακα.

Indoor vs Outdoor

Υπάρχουν επίσης τύποι διακοπτών ανάλογα με το πού είναι εγκατεστημένοι. Οι εσωτερικές μονάδες διατηρούνται ασφαλείς μέσα στα κτίρια, μακριά από τις καιρικές συνθήκες. Οι εξωτερικές μονάδες είναι στιβαρές, συχνά σε υποσταθμούς, κατασκευασμένες για να επιβιώνουν από τη βροχή, τη σκόνη και τη ζέστη.

Μόνωση αέρα, αερίου, πετρελαίου

Τέλος, ένας άλλος τρόπος ομαδοποίησης τους είναι η μόνωση. Οι συσκευές διανομής με μόνωση αέρα είναι φθηνοί και χρησιμοποιούνται ευρέως. Η μόνωση αερίου, συχνά με SF6, είναι συμπαγής και αξιόπιστη όπου ο χώρος είναι στενός. Ο εξοπλισμός με μόνωση λαδιού είναι παλαιότερος αλλά εξακολουθεί να υπάρχει σε ορισμένα δίκτυα. Ισχύουν και τα τρία, ανάλογα με την ανάγκη.

Σύναψη

Λοιπόν, τι είναι ο διακόπτης; Είναι το σύνολο συσκευών που διατηρεί την ηλεκτρική ενέργεια ασφαλή, ελεγχόμενη και αξιόπιστη. Από τους διακόπτες χαμηλής τάσης στα σπίτια έως τους διακόπτες μέσης τάσης στις βιομηχανίες, μέχρι τα συστήματα μετάδοσης, ο ρόλος είναι ο ίδιος. Η λειτουργία του συστήματος διανομής είναι ο έλεγχος, η προστασία και η απομόνωση. Η αρχή λειτουργίας του συστήματος διανομής είναι απλή αλλά αποτελεσματική: ανιχνεύστε το σφάλμα, σηματοδοτήστε τον διακόπτη, κόψτε τον, προστατέψτε τα υπόλοιπα. Κοιτάξτε τα εξαρτήματα του διακόπτη, τους διακόπτες, τα ρελέ, τις ασφάλειες, τους απομονωτές και θα δείτε πώς παίζει ρόλο το καθένα. Χωρίς αυτά, τα ηλεκτρικά συστήματα δεν θα ήταν απλώς επισφαλή, θα ήταν αδύνατο να λειτουργήσουν.
