Οδηγός για την επιλογή του διακόπτη

Ουσιαστικά, η επιλογή του τύπουεξοπλισμός διανομήςείναι μια διαδικασία λήψης αποφάσεων που πηγαίνει από τον «καθορισμό απαιτήσεων» στην «αντίστοιχη παραμέτρων». Για να γίνει πιο ξεκάθαρη η διαδικασία επιλογής, την έχω αναλύσει σε οκτώ βασικές διαστάσεις. Μπορείτε να το χρησιμοποιήσετε σαν μια λίστα ελέγχου, ελέγχοντας κάθε στοιχείο σε σχέση με την πραγματική σας κατάσταση.

Τρεις διαστάσεις πυρήνων για επιλογή διακοπτών

Διάσταση επιλογής

Βασικά ζητήματα

Οδηγίες επιλογής

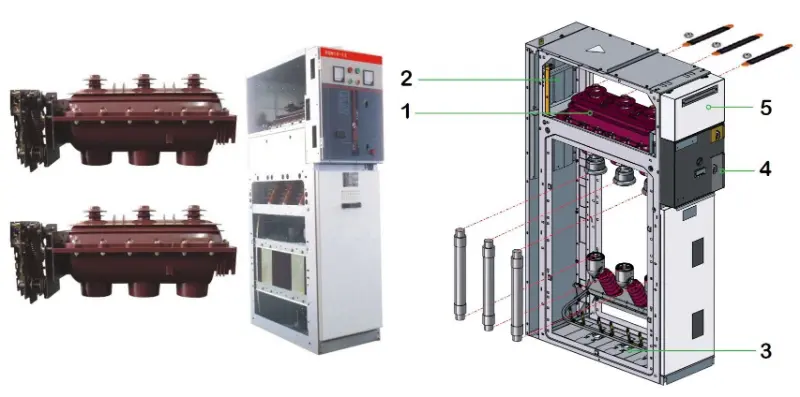

1. Επίπεδο τάσης

Προσδιορίστε εάν πρόκειται για σύστημα υψηλής τάσης (π.χ. 10kV, ως εισερχόμενη γραμμή/πρωτεύουσα πλευρά μετασχηματιστή) ή για σύστημα χαμηλής τάσης (π.χ. 380V/220V, ως εξερχόμενη γραμμή/κατανομή τερματικού).

Αυτό είναι το πιο θεμελιώδες τμήμα, που καθορίζει άμεσα το επίπεδο μόνωσης του εξοπλισμού και τα εσωτερικά εξαρτήματα.

2. Περιβάλλον εγκατάστασης

Αξιολογήστε εάν πρόκειται για εσωτερική ή εξωτερική εγκατάσταση και εάν υπάρχουν ειδικές απαιτήσεις όπως στεγανοποίηση (βαθμολόγηση IP), αντοχή στην υγρασία, αντοχή στη διάβρωση ή προστασία από εκρήξεις.  Η χρήση σε εξωτερικούς χώρους απαιτεί υψηλές προδιαγραφές προστασίας εισόδου (π.χ. IP54 ή υψηλότερο) και περιβλήματα από ανοξείδωτο χάλυβα. Τα υγρά/διαβρωτικά περιβάλλοντα απαιτούν πλήρως κλειστό εξοπλισμό ή ειδικές επεξεργασίες επίστρωσης.

3. Λειτουργικός Σκοπός

Καθορίστε με σαφήνεια τον κύριο σκοπό: φωτισμός, ισχύς (π.χ. έλεγχος κινητήρα), διανομή ισχύος, διόρθωση συντελεστή ισχύος (συγκρότημα πυκνωτών) ή μέτρηση. Τα κουτιά διανομής φωτισμού έχουν μικρά φορτία και μπορούν να τοποθετηθούν στον τοίχο. Τα κιβώτια διανομής ισχύος έχουν μεγάλα φορτία, είναι συχνά επιδαπέδια και συχνά απαιτούν μονάδες ελέγχου κινητήρα.

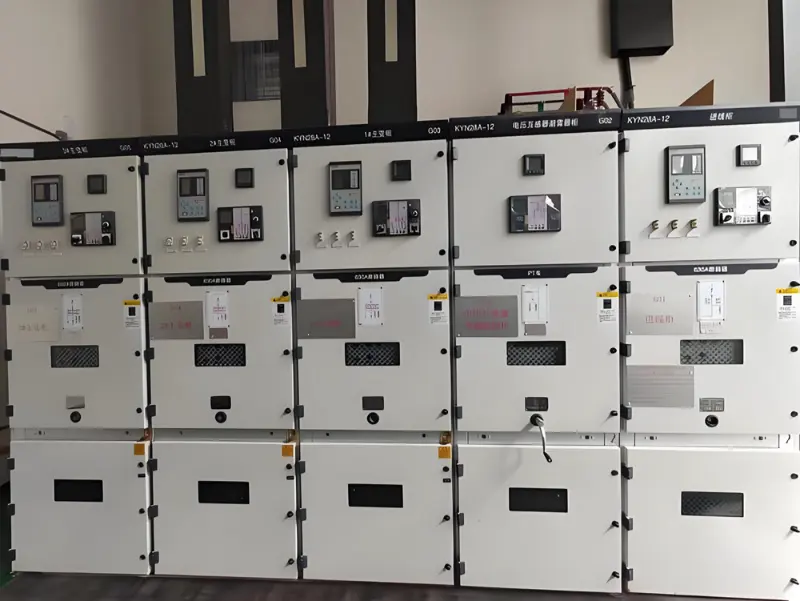

4. Δομική Μορφή

Επιλέξτε μεταξύ σταθερού τύπου (π.χ., GGD, οικονομικός) ή τύπου ανάσυρσης (π.χ., GCK/GCS/MNS, εύκολη συντήρηση, υψηλή αξιοπιστία). Ο σταθερός τύπος είναι κατάλληλος για καταστάσεις με διάσπαρτα φορτία, λίγα κυκλώματα και περιορισμένους προϋπολογισμούς.

Ο τύπος εξαγωγής είναι κατάλληλος για καταστάσεις με συγκεντρωμένα φορτία, πολλά κυκλώματα και υψηλές απαιτήσεις αξιοπιστίας τροφοδοσίας (π.χ. κέντρα δεδομένων, πετροχημική βιομηχανία).

5. Ηλεκτρικές Παράμετροι

Επαληθεύστε την ονομαστική τάση, τη συχνότητα και το υπολογιζόμενο ρεύμα του συστήματος. Το πιο σημαντικό, διασφαλίστε τη συμμόρφωση με τις απαιτήσεις δυναμικής και θερμικής σταθερότητας υπό συνθήκες βραχυκυκλώματος. Η ικανότητα διακοπής του διακόπτη κυκλώματος πρέπει να είναι μεγαλύτερη από το μέγιστο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.  Η αντιστοίχιση παραμέτρων είναι θεμελιώδης για την ασφαλή λειτουργία. Πρέπει να βασίζεται σε αυστηρούς υπολογισμούς, όχι μόνο σε εμπειρία ή εκτίμηση.                6. Project Nature

Είναι ένα νέο κατασκευαστικό έργο, ένα έργο ανακαίνισης ή ένα έργο επέκτασης χωρητικότητας;

Για νέες κατασκευές, δώστε προτεραιότητα σε νέα προϊόντα υψηλής ποιότητας, υψηλής αξιοπιστίας. Για ανακαίνιση/επέκταση, ανατρέξτε στον υπάρχοντα τύπο ντουλαπιού για ευκολότερη ενσωμάτωση του συστήματος.

7. Χώρος εγκατάστασης

Μετρήστε το μήκος, το πλάτος και το ύψος του ηλεκτρικού δωματίου, ειδικά το πλάτος των διαδρόμων λειτουργίας μπροστά και πίσω από τα ντουλάπια.

Η διαθεσιμότητα χώρου περιορίζει άμεσα τις διαστάσεις και τη διάταξη του ντουλαπιού. Για παράδειγμα, το πλάτος του πίσω διαδρόμου πρέπει να πληροί τις απαιτήσεις συντήρησης και οι σειρές ντουλαπιών μεγαλύτερες από 6 μέτρα απαιτούν δύο σημεία εξόδου.

8. Συντήρηση και διαχείριση  Λάβετε υπόψη το επίπεδο τεχνικών δεξιοτήτων του λειτουργικού προσωπικού και τις απαιτήσεις για ευκολία συντήρησης.

Τα συρτάρια προσφέρουν καλή εναλλαξιμότητα μονάδων. κατά τη διάρκεια της συντήρησης, η ελαττωματική μονάδα μπορεί να τραβηχτεί έξω για να αποκατασταθεί γρήγορα η παροχή ρεύματος, αλλά το κόστος είναι υψηλότερο.

Συνήθη μοντέλα διακοπτών και εφαρμόσιμα σενάρια

Αφού κατανοήσουμε τις βασικές διαστάσεις, ας δούμε διάφορους κοινούς τύπουςδιακόπτη χαμηλής τάσηςστην αγορά. Αυτό θα σας βοηθήσει να ταιριάξετε τις αφηρημένες απαιτήσεις σας με συγκεκριμένα προϊόντα.

Σειρά μοντέλου  Τύπος δομής  Βασικά χαρακτηριστικά

Τυπικά εφαρμοστέα σενάρια

:-----------  :--------------  :-------------------------------------------------------------------------------

GGD  Σταθερό Οικονομικό και πρακτικό, απλό κύκλωμα, αλλά απαιτεί διακοπή ρεύματος για συντήρηση.

Βιομηχανικές και μεταλλευτικές επιχειρήσεις, εργοτάξια με ευαισθησία κόστους, λιγότερα κυκλώματα και χαμηλές απαιτήσεις για συνέχεια τροφοδοσίας.

GCK       Κλήρωση

Αποτελείται από μονάδες Κέντρου Ελέγχου Κινητήρα (MCC). Τα απομονωμένα κυκλώματα προσφέρουν καλή ασφάλεια και αξιοπιστία. Προσφέρει καλή σχέση ποιότητας τιμής.

Συστήματα ηλεκτρικής ενέργειας, βιομηχανικές και μεταλλευτικές επιχειρήσεις, πολυώροφα κτίρια που απαιτούν μετατροπή, διανομή και έλεγχο κινητήρα. Επί του παρόντος ένας ευρέως χρησιμοποιούμενος τύπος.

GCS       Εκκαθάριση

Βελτιωμένη σχεδίαση με βάση το GCK, ευέλικτη δομή, καλή εναλλαξιμότητα των μονάδων συρταριών. Οι πρώτες εκδόσεις είχαν σχετικά χαμηλότερα επίπεδα προστασίας.  Συστήματα διανομής σε μεγάλες μονάδες παραγωγής ηλεκτρικής ενέργειας, πετροχημικές εγκαταστάσεις κ.λπ., που απαιτούν υψηλά επίπεδα αυτοματισμού και δυνατότητα διασύνδεσης με υπολογιστές.

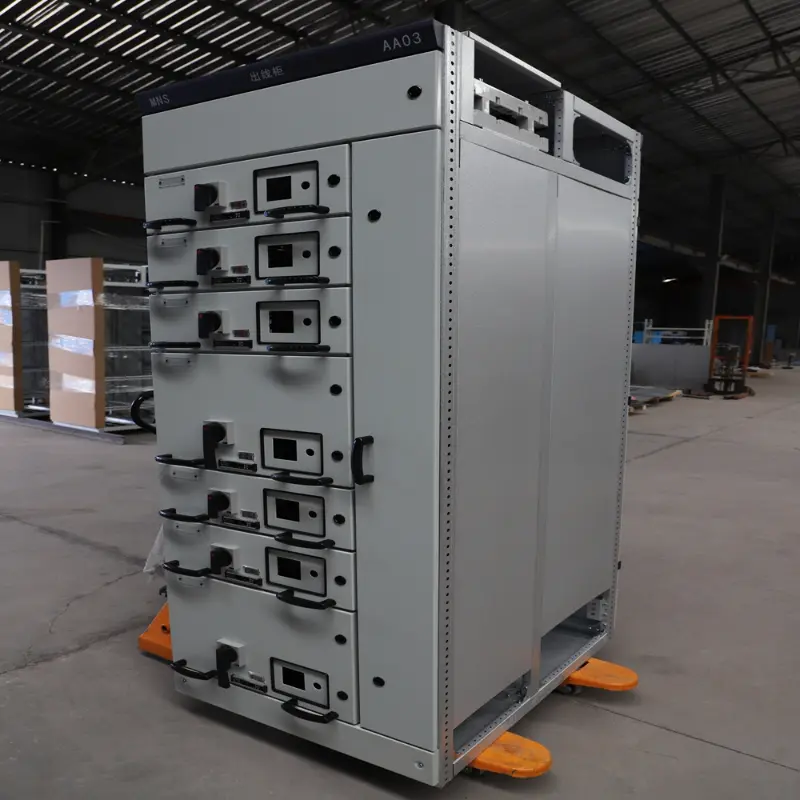

MNS       Κλήρωση

Συμπαγής σχεδιασμός, αρθρωτή δομή, εξαιρετική ποιότητα κατασκευής, υψηλό επίπεδο προστασίας, ανώτερη απόδοση, αλλά σχετικά υψηλότερο κόστος (περίπου διπλάσιο από αυτό του GCS).  Καταστάσεις με εξαιρετικά υψηλές απαιτήσεις για αξιοπιστία τροφοδοσίας, ασφάλεια και χρήση χώρου, όπως μεγάλα κέντρα δεδομένων, πολυτελή ξενοδοχεία και εργαστήρια κατασκευής ακριβείας.

> Εν ολίγοις, από το GGD στο MNS, μπορεί να θεωρηθεί ως μια εξέλιξη τόσο στην απόδοση όσο και στο κόστος. Για τα περισσότερα συμβατικά έργα, το GCK είναι συχνά μια συνετή επιλογή που εξισορροπεί την οικονομία και την αξιοπιστία.
