Δακτύλιος διακόπτης κύριας μονάδας

Η Deyan Electric είναι επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση. Ο διακόπτης Ring Main Unit είναι μια συμπαγής, σφραγισμένη δευτερεύουσα μονάδα διανομής για δίκτυα μέσης τάσης. Εξασφαλίζει αξιόπιστη τροφοδοσία ρεύματος επιτρέποντας την αποτελεσματική εναλλαγή φορτίου και την απομόνωση σφαλμάτων σε διαμόρφωση "δακτυλίου", ελαχιστοποιώντας τις διακοπές λειτουργίας. Τα βασικά χαρακτηριστικά του περιλαμβάνουν αρθρωτό σχεδιασμό, SF6 ή μόνωση κενού και βελτιωμένη ασφάλεια για αστικές και βιομηχανικές εφαρμογές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η Εισαγωγή Προϊόντος του εξοπλισμού διανομής κύριας μονάδας Ring προσφέρει 10 τυπικές επιλογές διαμόρφωσης, που πληρούν τις απαιτήσεις εφαρμογής των περισσότερων δικτύων διανομής 36–40,5 kV. Ως συμπαγής εξοπλισμός διανομής, το XGN-40.5 επιτρέπει σχεδόν οποιονδήποτε συνδυασμό επιλεγμένων λειτουργικών μονάδων.

Ο πίνακας διανομής κύριας μονάδας δακτυλίου διαθέτει διεπαφές και διεπαφές χρήστη, παρέχοντας μια ολοκληρωμένη λύση μεταγωγής για δευτερεύοντα δίκτυα διανομής 36–40,5 kV.

Ο θάλαμος αερίου από ανοξείδωτο χάλυβα είναι γεμάτος με αέριο SF6, σφραγίζοντας πλήρως όλα τα ενεργά μέρη και τους διακόπτες από το εξωτερικό περιβάλλον. Αυτό το πλήρως στεγανοποιημένο σύστημα προστατεύει τους εσωτερικούς διακόπτες και όλα τα ενεργά μέρη από εξωτερικές περιβαλλοντικές αλλαγές, διασφαλίζοντας υψηλή αξιοπιστία, ασφάλεια προσωπικού και λειτουργία σχεδόν χωρίς συντήρηση.

Παράμετρος προϊόντος ( Προδιαγραφή )

● Βασικές τεχνικές παράμετροι διακόπτη κενού

Ονομα	Μονάδα	αριθμητική τιμή
Ονομαστική τάση	kV	40.5
Ονομαστικό ρεύμα	A	1250 1600 2000
Ονομαστική συχνότητα	Hz	50
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	ΚΑ	20 25 31,5
Ονομαστικό ρεύμα αντοχής κορυφής	ΚΑ	50 63 80
Ονομαστική Τάση Αντοχής Συχνότητας Ισχύος	KV	95/1 λεπτό
Ονομαστική τάση αντίστασης κεραυνών	KV	185
Ονομαστική διάρκεια βραχυκυκλώματος	S	4
Βαθμολογία προστασίας		IP3X

● Βασικές τεχνικές παράμετροι διακόπτη κενού

Ονομα	Μονάδα	αριθμητική τιμή
Ονομαστική τάση	KV	40.5
Ονομαστική συχνότητα	HZ	50
Ονομαστική Τάση Αντοχής Συχνότητας Ισχύος	KV	95/1 λεπτό
Ονομαστική τάση αντίστασης κεραυνών	KV	185
Ονομαστικό ρεύμα	A	1250 1600 2000
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	ΚΑ	20 25 31,5
Ονομαστικό βραχυχρόνιο ρεύμα διακοπής	ΚΑ	20 25 31,5
Ονομαστικό ρεύμα αντοχής κορυφής	ΚΑ	50 63 80
Ονομαστική διάρκεια βραχυκυκλώματος	ms	4
Ώρα ανοίγματος	ms	30 ≤ t≤ 60
Ώρα κλεισίματος	s	50 ≤ t≤ 100
Ονομαστικοί κύκλοι ρεύματος διακοπής βραχυκυκλώματος	Δεύτερος	20
Μηχανική ζωή	Δεύτερος	10000
Βαθμολογία προστασίας		IP43

Χαρακτηριστικό προϊόντος και εφαρμογή

Μέγιστη Ασφάλεια & Προστασία Προσωπικού

Απαράμιλλη αξιοπιστία και περιβαλλοντική αντίσταση

Συμπαγής σχεδιασμός και εξοικονόμηση χώρου

Λειτουργική ευελιξία και μελλοντική προστασία

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ D- Μονάδα σύνδεσης απευθείας καλωδίου

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού

Λεπτομέρειες παραγωγής

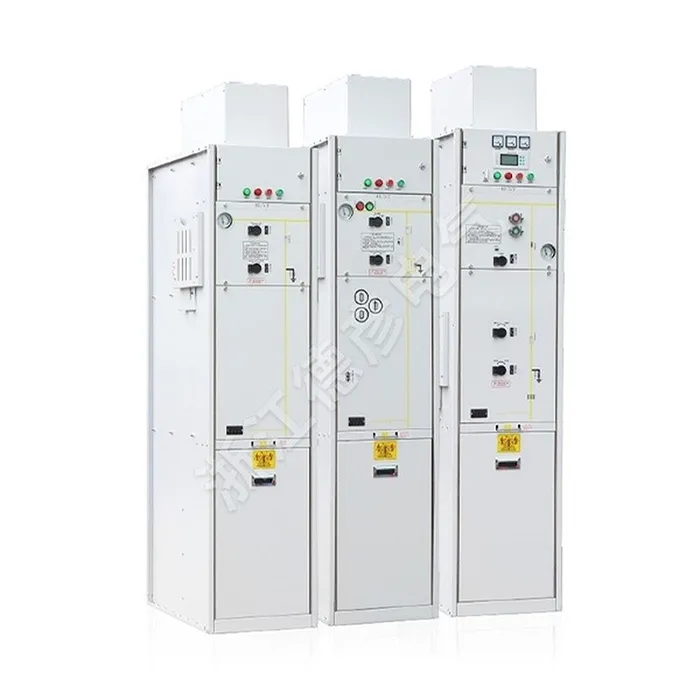

Ring Main Unit Switchgear
