Σύγχρονος μετατροπέας μόνιμου μαγνήτη

Η Deyan Electric είναι ένας επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση, με καλό πλεονέκτημα τιμής και ευρεία κάλυψη στις ευρωπαϊκές και αμερικανικές αγορές. Ο σύγχρονος μετατροπέας μόνιμου μαγνήτη LNC860E διαθέτει προηγμένο διανυσματικό έλεγχο και σταθερή ποιότητα. Κατάλληλο για μαζική αγορά, εξυπηρετεί σενάρια υψηλών προδιαγραφών όπως κέντρα CNC, παρέχοντας ακριβή και αξιόπιστη ρύθμιση ταχύτητας κινητήρα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι σύγχρονοι μετατροπείς μόνιμου μαγνήτη της σειράς LNC860E είναι μετατροπείς διανυσματικών συχνοτήτων γενικής χρήσης υψηλής απόδοσης, που χρησιμοποιούνται κυρίως για τον έλεγχο και τη ρύθμιση της ταχύτητας και της ροπής τριφασικών σύγχρονων κινητήρων AC. Χρησιμοποιεί ένα τσιπ DSP 32 bit και έχει ενσωματωμένους αλγόριθμους ελέγχου πυρήνα, όπως διανυσματικό έλεγχο κλειστού βρόχου, διανυσματικό έλεγχο ανοιχτού βρόχου και έλεγχο ροπής, επιτρέποντας τον έλεγχο μετάδοσης κίνησης σύγχρονου κινητήρων μόνιμου μαγνήτη με υψηλότερη απόδοση και μεγαλύτερη ακρίβεια. Παρέχει υψηλή απόδοση ροπής σε χαμηλές ταχύτητες, έχει καλά δυναμικά χαρακτηριστικά, εξαιρετικά ισχυρή ικανότητα υπερφόρτωσης και υποστηρίζει διάφορες κάρτες PG. Ενώ βελτιώνει την αξιοπιστία και την περιβαλλοντική προσαρμοστικότητα του προϊόντος, ενισχύει επίσης τη σχεδίαση για τη χρηστικότητα του πελάτη και την εξειδίκευση του κλάδου. Με πιο βελτιστοποιημένες λειτουργίες, πιο ευέλικτες εφαρμογές και πιο σταθερή απόδοση, μπορεί να χρησιμοποιηθεί ευρέως σε σενάρια εφαρμογών μεσαίου έως υψηλού επιπέδου, όπως μηχανές χύτευσης με έγχυση, αεροσυμπιεστές, εξοπλισμός μεσαίας ισχύος σερβομηχανισμού και συστήματα C. κλωστοϋφαντουργικός εξοπλισμός. Αυτός ο Σύγχρονος Μετατροπέας Μόνιμου Μαγνήτη διατίθεται στάνταρ με λειτουργία επικοινωνίας 485 και η ισχύς από 22 kW και κάτω παρέχεται στάνταρ με μονάδα πέδησης. Εύρος ισχύος: 0,75kW~400kW-380V.

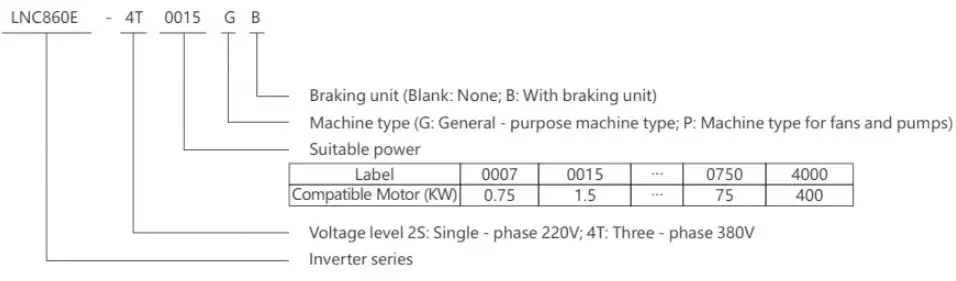

Σημασία μοντέλου

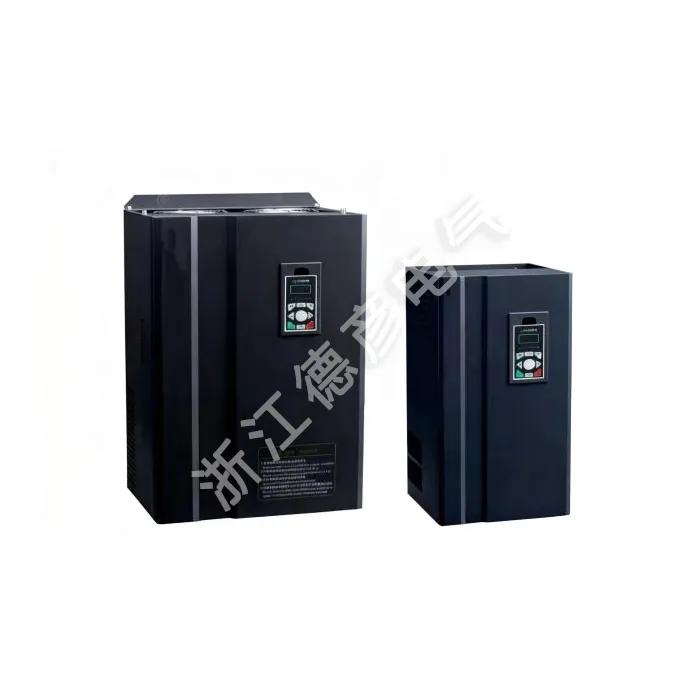

LNC860E Permanent Magnet Synchronous Inverter

Χαρακτηριστικά προϊόντος

▲Διανυσματικός έλεγχος ανοικτού βρόχου και κλειστού βρόχου για σύγχρονους κινητήρες μόνιμου μαγνήτη Υποστηρίζει διάφορους κωδικοποιητές: ABZ incremental, UVW incremental και αναλυτής
▲ Είσοδος ευρείας τάσης, αυτόματη ρύθμιση τάσης εξόδου (AVR), λειτουργία χωρίς διακοπή κατά τη στιγμιαία απώλεια ισχύος, με ισχυρότερη προσαρμοστικότητα
▲ Υποστηρίζει διάφορες μεθόδους ρύθμισης συχνότητας: ψηφιακή ρύθμιση, αναλογική ρύθμιση ποσότητας, ρύθμιση PID, ρύθμιση επικοινωνίας RS485
▲Ομαλή εκκίνηση και σταθερή λειτουργία, με λειτουργία παρακολούθησης ταχύτητας
▲Μπορεί να μοιραστεί το δίαυλο DC για εξοικονόμηση ενέργειας
▲Χαμηλό θόρυβο και ισχυρή ικανότητα κατά των παρεμβολών
▲Ισχυρή ικανότητα υπερφόρτωσης, το 150% της ονομαστικής ροπής μπορεί να λειτουργήσει για 60 δευτερόλεπτα
▲Ενσωματωμένος προηγμένος αλγόριθμος PID, με γρήγορη απόκριση, ισχυρή προσαρμοστικότητα και εύκολο εντοπισμό σφαλμάτων
▲16 - έλεγχος ταχύτητας βημάτων, απλό PLC για την επίτευξη λογικού ελέγχου πολλαπλών λειτουργιών όπως χρονισμός, σταθερή ταχύτητα και έλεγχος κατεύθυνσης
▲Πολλαπλές λειτουργίες προστασίας: υπέρταση, υπερένταση, υπερφόρτωση, υπερθέρμανση κ.λπ.
▲Υποστηρίζει οθόνη LCD και λειτουργία στα κινέζικα και αγγλικά Υποστηρίζει επικοινωνία Profibus - DP και MODBUS
▲ Υιοθετεί δομικά ένα ανεξάρτητο σχέδιο αγωγού αέρα, ο ανεμιστήρας μπορεί να αποσυναρμολογηθεί ελεύθερα, με καλή απόδοση απαγωγής θερμότητας

Οδηγίες πινακίδας

ΜΟΝΤΕΛΟ:	LNC860E-4T0040GB/4T0055PB
ΕΞΟΥΣΙΑ:	4KW9A/5,5K
ΕΙΣΑΓΩΓΗ:	3PH AC380V 50HZ/60HZ
ΠΑΡΑΓΩΓΗ:	3PH AC0V-380V 0HZ-400HZ
S.N:	Barcode

Τεχνικές προδιαγραφές

Είδος		Προσδιορισμός
Χαρακτηριστικά ελέγχου	Συχνότητα εξόδου	0-500Hz
	Συχνότητα φορέα	0,8kHz~12kHz.Η συχνότητα φορέα μπορεί να ρυθμιστεί αυτόματα σύμφωνα με τα χαρακτηριστικά φορτίου
	Ανάλυση συχνότητας εξόδου	0,01 Hz
	Λειτουργία ελέγχου	Έλεγχος διανυσμάτων ανοιχτού βρόχου (SVC) Έλεγχος V/F Έλεγχος διανυσμάτων κλειστού βρόχου (FVC)
	Χαρακτηριστικά ροπής	Με αντιστάθμιση ροπής και αντιστάθμιση ολίσθησης, η ροπή εκκίνησης μπορεί να φτάσει το 150% στα 0,25 Hz (SVC)
	Ακρίβεια ελέγχου ροπής	±5% (FVC)
	Κριτήριο δράσης πρόληψης στάβλων	Ορίστε ως ποσοστό του ονομαστικού ρεύματος, που κυμαίνεται από 20% έως 250%
	Εύρος ρύθμισης ταχύτητας	1:100(SVC) 1:1000(FVC)
	Ακρίβεια σταθεροποίησης ταχύτητας	±0,5%(SVC) ±0,02%(FVC)
	Ικανότητα υπερφόρτωσης	150% του ονομαστικού ρεύματος εξόδου για ένα λεπτό
	Καμπύλη V/F	Τέσσερις λειτουργίες: γραμμικός, πλήρης διαχωρισμός V/f πολλαπλών σημείων, μη πλήρης διαχωρισμός V/f
	Καμπύλη επιτάχυνσης και επιβράδυνσης	Τρόποι επιτάχυνσης και επιβράδυνσης γραμμικής ή καμπύλης S. τέσσερις χρόνοι επιτάχυνσης και επιβράδυνσης· εύρος χρόνου επιτάχυνσης και επιβράδυνσης 0,1 έως 6500,0 δευτ.
	Φρενάρισμα συνεχούς ρεύματος	Συχνότητα πέδησης DC.0,00Hz～μέγιστη συχνότητα.Χρόνος πέδησης:0,0s~36,0s, τιμή ρεύματος δράσης πέδησης:0,0%～100,0%
	Έλεγχος τζόκινγκ	Εύρος συχνοτήτων τζόκινγκ: 0,00 Hz～μέγιστη συχνότητα, επιτάχυνση τζόκινγκ και χρόνος επιβράδυνσης 0,1 δευτ. έως 6500,0 δευτ.
	Απλό PLC, λειτουργία ταχύτητας πολλαπλών βημάτων	Η λειτουργία ταχύτητας έως και 16 βημάτων μπορεί να επιτευχθεί μέσω του ενσωματωμένου PLC ή των τερματικών ελέγχου
	Ενσωματωμένο PID	Μπορεί εύκολα να πραγματοποιήσει το σύστημα ελέγχου κλειστού βρόχου ελέγχου διεργασίας
	Αυτόματη ρύθμιση τάσης (AVR)	Όταν αλλάζει η τάση του δικτύου, μπορεί να διατηρήσει αυτόματα μια σταθερή τάση εξόδου
	Γρήγορη λειτουργία περιορισμού ρεύματος	Ελαχιστοποιήστε τα σφάλματα υπερέντασης στο μέγιστο βαθμό και προστατέψτε την κανονική λειτουργία του μετατροπέα συχνότητας
Λειτουργικά χαρακτηριστικά	Κανάλι εντολών λειτουργίας	Τρία κανάλια: δίνονται από τον πίνακα λειτουργίας, δίνονται από τα τερματικά ελέγχου, δίνονται από τη σειριακή θύρα επικοινωνίας. Μπορεί να αλλάξει με διάφορους τρόπους
	Πηγή συχνότητας	Δέκα πηγές συχνότητας: δίνονται από το κουμπί πίνακα, δίνονται από τον πίνακα λειτουργίας, δίνονται από αναλογική τάση, δίνονται από αναλογικό ρεύμα, δίνονται από επικοινωνία RS485, που μπορούν να αλλάξουν με διάφορους τρόπους
	Βοηθητική πηγή συχνότητας	Δέκα βοηθητικές πηγές συχνότητας. Μπορεί να επιτύχει ευέλικτα λεπτομέρεια βοηθητικής συχνότητας και σύνθεση συχνότητας
	τερματικά nput	Έξι ακροδέκτες ψηφιακής εισόδου, ένας από τους οποίους μπορεί να χρησιμοποιηθεί ως είσοδος παλμών υψηλής ταχύτητας. Δύο αναλογικά κανάλια εισόδου, Al1: εύρος εισόδου 0~+10V, Al2: εύρος εισόδου0~+10V/0-20mA
	Τερματικά εξόδου	Ένας ακροδέκτης εξόδου παλμού υψηλής ταχύτητας, ικανός να εξάγει ένα σήμα τετραγωνικού κύματος από OkHz~50kHz, το οποίο μπορεί να πραγματοποιήσει την έξοδο φυσικών μεγεθών όπως η καθορισμένη συχνότητα και η συχνότητα εξόδου. Μπορεί να επιλεγεί ως τύπος ανοιχτής αποστράγγισης Ένας ακροδέκτης ψηφιακού εξόδου Ένας ακροδέκτης εξόδου ρελέ Δύο ακροδέκτες αναλογικής εξόδου V, η έξοδος OV2~0 Σήματα εντολών συχνότητας/ ρεύματος/τάσης/συχνότητας/ταχύτητας περιστροφής/συντελεστή ισχύος
Λειτουργία οθόνης και πληκτρολογίου	Οθόνη LED	Είναι εξοπλισμένο με 8 πλήκτρα λειτουργιών, 5-ψήφιο LED 7 τμημάτων και 5 ενδείξεις LED κατάστασης που μπορεί να πραγματοποιήσει περιστροφή προς τα εμπρός, αντίστροφη περιστροφή, επαναφορά, διακοπή, τζόκινγκ, καθώς και ρύθμιση παραμέτρων και οθόνη
Λειτουργία οθόνης και πληκτρολογίου	Λειτουργία προστασίας	Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, προστασία από απώλεια φάσης εισόδου και εξόδου, προστασία από υπερβολικό ρεύμα, προστασία από υπερβολική τάση, προστασία υπό τάση, προστασία υπερθέρμανσης, προστασία υπερφόρτωσης κ.λπ.
Περιβάλλον	Τόπος εφαρμογής	Σε εσωτερικούς χώρους, χωρίς άμεση έκθεση στο ηλιακό φως, απαλλαγμένο από σκόνη, διαβρωτικά αέρια, εύφλεκτα αέρια, ομίχλη λαδιού, υδρατμούς, νερό που στάζει ή αλάτι κ.λπ.
	Υψόμετρο	Λιγότερο από 1000μ
	Υγρασία περιβάλλοντος	-10℃~+40℃ (Όταν η θερμοκρασία περιβάλλοντος είναι μεταξύ 40℃~50℃, απαιτείται λειτουργία μετριασμού)
	Υγρασία	Λιγότερο από 95% RH, χωρίς συμπύκνωση σταγονιδίων νερού
	Δόνηση	Λιγότερο από 5,9 m/s² (0,6 g)
	Θερμοκρασία αποθήκευσης	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
