Τι κάνει τον κύριο διακόπτη με μεταλλικό δακτύλιο AC αξιόπιστο για σύγχρονη διανομή ισχύος;

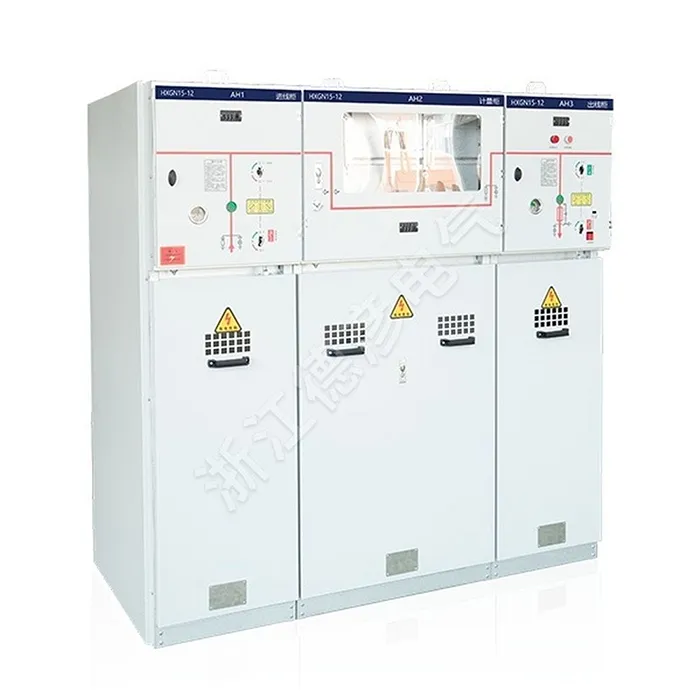

Κύριος διακόπτης με μεταλλικό δακτύλιο ACείναι μια συμπαγής λύση διανομής μέσης τάσης που έχει σχεδιαστεί για τη βελτίωση της συνέχειας ισχύος, της λειτουργικής ασφάλειας, της απομόνωσης σφαλμάτων και της απόδοσης εγκατάστασης. Συνδυάζοντας λειτουργίες μεταγωγής, προστασίας, απομόνωσης και γείωσης μέσα σε ένα μεταλλικό περίβλημα, αυτός ο εξοπλισμός είναι ιδιαίτερα κατάλληλος για αστικά δίκτυα διανομής, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, έργα υποδομής και εφαρμογές ανανεώσιμων πηγών ενέργειας. Αυτός ο οδηγός εξηγεί τη δομή του, την αρχή λειτουργίας του, τις βασικές τεχνικές παραμέτρους, τα χαρακτηριστικά ασφαλείας, τα σενάρια εφαρμογής και τις πρακτικές εκτιμήσεις για την επιλογή της σωστής διαμόρφωσης.

Πίνακας περιεχομένων

• 1. Κατανόηση του βασικού διακόπτη με μεταλλικό δακτύλιο AC
• 2. Γιατί είναι σημαντικό στη διανομή μέσης τάσης;
• 3. Πώς είναι δομημένος ο διακόπτης;
  • Εξαρτήματα μεταγωγής και προστασίας
  • Διαμερίσματα καλωδίων και σύνδεσης
  • Μεταλλικό περίβλημα και σχεδιασμός ασφαλείας
• 4. Πώς λειτουργεί ένα κύριο σύστημα δακτυλίου;
• 5. Ποιες τεχνικές παράμετροι έχουν μεγαλύτερη σημασία;
• 6. Βασικά πλεονεκτήματα για έργα διανομής ενέργειας
• 7. Πού χρησιμοποιείται συνήθως;
• 8. Τι πρέπει να ελέγχουν οι αγοραστές πριν παραγγείλουν;
• 9. Θέματα εγκατάστασης, λειτουργίας και συντήρησης
• 10. Διαμορφώσεις με μόνωση αέρα και μόνωση αερίου
• 11. Συχνές Ερωτήσεις
• 12. Συμπέρασμα

1. Κατανόηση του βασικού διακόπτη με μεταλλικό δακτύλιο AC

Ο κύριος διακόπτης δακτυλίου εναλλασσόμενου ρεύματος είναι ένα συγκρότημα ηλεκτρικής διανομής μέσης τάσης που έχει σχεδιαστεί για να λαμβάνει, να διανέμει, να διακόπτει, να απομονώνει και να προστατεύει την ηλεκτρική ενέργεια μέσα σε ένα δακτυλιοειδές ή ακτινικό δίκτυο διανομής. Τοποθετεί τον σχετικό εξοπλισμό μεταγωγής και προστασίας μέσα σε ένα γειωμένο μεταλλικό περίβλημα, δημιουργώντας μια συμπαγή και οργανωμένη λύση για εφαρμογές μέσης τάσης.

Σύμφωνα με το IEC 62271-200, οι συσκευές διανομής και οι συσκευές ελέγχου που περικλείονται με μέταλλο AC καλύπτουν εξοπλισμό με ονομαστικές τάσεις άνω του 1 kV και έως και 52 kV. Οι κύριες μονάδες δακτυλίου είναι μια πρακτική μορφή αυτού του εξοπλισμού και συνδέονται ευρέως με συστήματα διανομής καλωδίων μέσης τάσης.

Ο όρος «κύριος δακτύλιος» περιγράφει τη διάταξη του δικτύου και όχι απλώς το ίδιο το ντουλάπι. Σε ένα τυπικό δίκτυο δακτυλίου, η ισχύς μπορεί να φτάσει σε ένα σημείο διανομής από δύο κατευθύνσεις. Εάν ένα τμήμα καλωδίου παρουσιάσει σφάλμα, το επηρεαζόμενο τμήμα μπορεί να απομονωθεί ενώ το υπόλοιπο δίκτυο συνεχίζει να λαμβάνει ρεύμα μέσω της εναλλακτικής διαδρομής.

Για τους ιδιοκτήτες έργων, αυτή η αρχιτεκτονική αντιμετωπίζει μία από τις πιο σημαντικές προκλήσεις διανομής: τη διατήρηση της ηλεκτρικής υπηρεσίας με παράλληλο έλεγχο του μεγέθους του εξοπλισμού, της πολυπλοκότητας λειτουργίας και των κινδύνων ασφάλειας.

2. Γιατί είναι σημαντικό στη διανομή μέσης τάσης;

Τα σύγχρονα δίκτυα ισχύος πρέπει να χειρίζονται αυξανόμενα φορτία διατηρώντας παράλληλα αξιόπιστη υπηρεσία. Οι βιομηχανικές εγκαταστάσεις, τα εμπορικά συγκροτήματα, τα νοσοκομεία, οι μεταφορικές εγκαταστάσεις, τα κέντρα δεδομένων και οι εγκαταστάσεις ανανεώσιμων πηγών ενέργειας δεν μπορούν πάντα να ανέχονται παρατεταμένες διακοπές ρεύματος.

Ένα σωστά σχεδιασμένο κύριο σύστημα δακτυλίου παρέχει πολλά πλεονεκτήματα:

• Συνέχεια εφοδιασμού:Μια διαμόρφωση δακτυλίου μπορεί να παρέχει μια εναλλακτική διαδρομή ισχύος μετά από ένα μεμονωμένο σφάλμα.
• Λανθασμένη απομόνωση:Οι φορείς εκμετάλλευσης μπορούν να αποσυνδέσουν το επηρεαζόμενο τμήμα χωρίς να τερματίσουν άσκοπα ολόκληρο το δίκτυο διανομής.
• Συμπαγής εγκατάσταση:Ο ενσωματωμένος εξοπλισμός μεταγωγής μειώνει το αποτύπωμα σε σύγκριση με ορισμένες συμβατικές ρυθμίσεις.
• Λειτουργική ασφάλεια:Τα μεταλλικά περιβλήματα, οι διατάξεις γείωσης, οι κλειδαριές και η ένδειξη θέσης συμβάλλουν στη μείωση των λειτουργικών κινδύνων.
• Ευέλικτη διαμόρφωση:Διαφορετικοί συνδυασμοί διακοπτών φορτίου, διακόπτες κυκλώματος, ασφάλειες, μετασχηματιστές ρεύματος, μετασχηματιστές τάσης και διακόπτες γείωσης μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις του έργου.

Αυτά τα χαρακτηριστικά καθιστούν τον κύριο διακόπτη δακτυλίου ιδιαίτερα πολύτιμο όπου ο χώρος είναι περιορισμένος και η συνέχεια της ηλεκτρικής υπηρεσίας αποτελεί βασική προτεραιότητα σχεδιασμού.

3. Πώς είναι δομημένος ο διακόπτης;

Αν και οι διαμορφώσεις διαφέρουν ανάλογα με τον κατασκευαστή και την κατηγορία τάσης, ένα τυπικό συγκρότημα βασικού εξοπλισμού διανομής με μεταλλικό δακτύλιο εναλλασσόμενου ρεύματος ενσωματώνει πολλά λειτουργικά τμήματα. Η κατανόηση αυτών των ενοτήτων βοηθά τους αγοραστές να αξιολογήσουν τις τεχνικές προτάσεις με μεγαλύτερη ακρίβεια.

Εξαρτήματα μεταγωγής και προστασίας

Το τμήμα μεταγωγής μπορεί να περιλαμβάνει διακόπτες διακοπής φορτίου, διακόπτες κενού, συνδυασμούς ασφαλειών-διακόπτων, αποζεύκτες και διακόπτες γείωσης. Η κατάλληλη διάταξη εξαρτάται από το εάν ο εξοπλισμός προορίζεται κυρίως για εναλλαγή τροφοδότη, προστασία μετασχηματιστή, διακοπή σφάλματος ή συνδυασμό αυτών των λειτουργιών.

Ένας διακόπτης διακοπής φορτίου προορίζεται γενικά για τη μεταγωγή ρεύματος κανονικού φορτίου, ενώ ένας διακόπτης κυκλώματος παρέχει πιο ολοκληρωμένη δυνατότητα διακοπής σφάλματος. Όπου χρησιμοποιούνται ασφάλειες, ο συνδυασμός διακόπτη-ασφάλειας μπορεί να παρέχει προστασία μετασχηματιστή και τροφοδότη εντός ενός κατάλληλου εύρους εφαρμογής.

Για το λόγο αυτό, οι αγοραστές δεν πρέπει ποτέ να αξιολογούν το ντουλάπι απλώς με το ονομαστικό ρεύμα του. Η πλήρης φιλοσοφία προστασίας πρέπει να αντιστοιχεί στον μετασχηματιστή, τον τροφοδότη, το καλώδιο και το σύστημα προστασίας ανάντη/κατάντη.

Διαμερίσματα καλωδίων και σύνδεσης

Το διαμέρισμα καλωδίων παρέχει τη διεπαφή μεταξύ του εξοπλισμού διανομής και του εξωτερικού δικτύου μέσης τάσης. Ανάλογα με το σχεδιασμό, μπορεί να περιέχει τερματισμούς καλωδίων, διακόπτες γείωσης, μετασχηματιστές ρεύματος, μετασχηματιστές τάσης, εξαρτήματα προστασίας από υπερτάσεις ή άλλα εξαρτήματα.

Η σωστή συμβατότητα καλωδίων είναι απαραίτητη. Το απαιτούμενο μέγεθος καλωδίου, τύπος τερματισμού, επίπεδο μόνωσης, απόσταση φάσεων και μέθοδος εγκατάστασης θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή του εξοπλισμού.

Μεταλλικό περίβλημα και σχεδιασμός ασφαλείας

Το μεταλλικό περίβλημα διαχωρίζει τα ενεργοποιημένα εξαρτήματα από το περιβάλλον και δημιουργεί μια καθορισμένη μηχανική δομή για τον εσωτερικό εξοπλισμό. Η σωστή διαμερισματοποίηση μπορεί επίσης να βοηθήσει στον περιορισμό των συνεπειών εσωτερικών βλαβών.

Οι μηχανισμοί σύμπλεξης είναι ένα άλλο σημαντικό χαρακτηριστικό. Οι μηχανικές ή ηλεκτρικές ασφάλειες μπορούν να βοηθήσουν στην αποτροπή μη ασφαλών ακολουθιών λειτουργίας, όπως το κλείσιμο ενός διακόπτη γείωσης ενώ ένα ενεργοποιημένο κύκλωμα παραμένει συνδεδεμένο.

Για εγκαταστάσεις υψηλότερου κινδύνου, η ταξινόμηση εσωτερικού τόξου και οι ρυθμίσεις ανακούφισης πίεσης θα πρέπει να λαμβάνονται υπόψη ως μέρος του συνολικού σχεδιασμού ασφάλειας. Ορισμένα εμπορικά διαθέσιμα συστήματα RMU καθορίζουν την απόδοση του εσωτερικού τόξου σύμφωνα με καθορισμένες συνθήκες δοκιμής, αποδεικνύοντας γιατί η ακριβής ταξινόμηση πρέπει να επαληθεύεται και όχι να υποτίθεται.

4. Πώς λειτουργεί ένα κύριο σύστημα δακτυλίου;

Η βασική αρχή λειτουργίας είναι απλή. Πολλά σημεία διανομής συνδέονται μέσω ενός βρόχου δικτύου μέσης τάσης. Κάθε κύρια μονάδα δακτυλίου ελέγχει ένα τμήμα του δικτύου και μπορεί να παρέχει σύνδεση με μετασχηματιστή ή φορτίο κατάντη.

Κατά τη διάρκεια της κανονικής λειτουργίας, το δίκτυο μπορεί να λειτουργεί με ένα καθορισμένο ανοιχτό σημείο ή άλλη διαμόρφωση εγκεκριμένη από το βοηθητικό πρόγραμμα. Εάν παρουσιαστεί σφάλμα καλωδίου, οι χειριστές ή ένα αυτοματοποιημένο σύστημα προστασίας μπορούν να αναγνωρίσουν και να απομονώσουν το επηρεαζόμενο τμήμα. Τα υγιή τμήματα του δικτύου μπορούν στη συνέχεια να παραμείνουν ενεργοποιημένα από τη διαθέσιμη διαδρομή τροφοδοσίας.

Αυτή η διάταξη δεν σημαίνει ότι κάθε δακτύλιος παρέχει αυτόματα αδιάλειπτη ισχύ. Η πραγματική συνέχεια εξαρτάται από το σχεδιασμό του δικτύου, τον συντονισμό προστασίας, τις διαδικασίες μεταγωγής, την αυτοματοποίηση, τον πλεονασμό και τις απαιτήσεις λειτουργίας του βοηθητικού προγράμματος.

Για το λόγο αυτό, η ποιότητα του συνολικού συστήματος διανομής είναι εξίσου σημαντική με τον ίδιο τον εξοπλισμό διανομής.

5. Ποιες τεχνικές παράμετροι έχουν μεγαλύτερη σημασία;

Η επιλογή εξοπλισμού με βάση μόνο την τάση και το ρεύμα μπορεί να δημιουργήσει σοβαρά προβλήματα στο έργο. Μια πλήρης τεχνική προδιαγραφή θα πρέπει να λαμβάνει υπόψη τις ηλεκτρικές, μηχανικές, περιβαλλοντικές και ασφαλείς παραμέτρους.

Το IEC 62271-200 είναι ιδιαίτερα σχετικό επειδή θεσπίζει απαιτήσεις για κλειστούς με μέταλλο εναλλασσόμενους διακόπτες και εξοπλισμό ελέγχου εντός του καθορισμένου εύρους τάσης. Άλλα πρότυπα ενδέχεται να ισχύουν για μεμονωμένα εξαρτήματα, όπως διακόπτες υψηλής τάσης, διακόπτες κυκλώματος, συνδυασμούς διακοπτών-ασφαλειών, αποζεύκτες και διακόπτες γείωσης.

6. Βασικά πλεονεκτήματα για έργα διανομής ενέργειας

Συμπαγές ίχνος

Ο κύριος διακόπτης δακτυλίου έχει σχεδιαστεί για να συνδυάζει διάφορες λειτουργίες διανομής σε μια σχετικά συμπαγή διάταξη. Αυτό είναι ιδιαίτερα χρήσιμο σε αστικούς υποσταθμούς, εμπορικά κτίρια, βιομηχανικές εγκαταστάσεις και έργα υποδομής όπου ο χώρος δαπέδου είναι ακριβός.

Βελτιωμένη λειτουργική ευελιξία

Οι πολλαπλές λειτουργίες μεταγωγής επιτρέπουν στους χειριστές να απομονώνουν επιλεγμένους τροφοδότες, μετασχηματιστές ή τμήματα καλωδίων σύμφωνα με το σχέδιο λειτουργίας του δικτύου. Αυτό μπορεί να απλοποιήσει τις διαδικασίες συντήρησης και διαχείρισης σφαλμάτων.

Ενισχυμένη Προστασία Προσωπικού

Τα μεταλλικά περιβλήματα, τα συστήματα γείωσης, οι ασφάλειες, η διαμερισματοποίηση και οι κατάλληλες ταξινομήσεις απόδοσης τόξου μπορούν να δημιουργήσουν πολλαπλά στρώματα προστασίας. Ωστόσο, αυτά τα χαρακτηριστικά πρέπει να επαληθεύονται σε σχέση με την πραγματική τεκμηρίωση δοκιμής προϊόντος.

Μειωμένη πολυπλοκότητα διανομής

Ένα σωστά διαμορφωμένο RMU μπορεί να ενσωματώσει την εναλλαγή τροφοδοσίας και την προστασία μετασχηματιστή σε ένα τυποποιημένο πακέτο. Αυτό μπορεί να απλοποιήσει τη μηχανική, τη μεταφορά, την εγκατάσταση και τη θέση σε λειτουργία σε σύγκριση με τη συναρμολόγηση πολλαπλών ξεχωριστών εξαρτημάτων.

Κατάλληλο για σύγχρονες υποδομές

Η ίδια βασική αρχιτεκτονική μπορεί να υποστηρίξει συμβατική διανομή κοινής ωφέλειας καθώς και βιομηχανικές, εμπορικές, ανανεώσιμες πηγές ενέργειας, μεταφορές και άλλες εφαρμογές μέσης τάσης.

7. Πού χρησιμοποιείται συνήθως;

Ο κεντρικός διακόπτης δακτυλίου AC με μεταλλικό περίβλημα είναι κατάλληλος για ένα ευρύ φάσμα περιβαλλόντων διανομής μέσης τάσης.

• Αστική διανομή ηλεκτρικής ενέργειας:Συμπαγείς υποσταθμοί και υπόγεια καλωδιακά δίκτυα.
• Βιομηχανικές εγκαταστάσεις:Εργοστάσια, εργοστάσια επεξεργασίας, αποθήκες και εγκαταστάσεις παραγωγής.
• Εμπορικά κτίρια:Εμπορικά κέντρα, συγκροτήματα γραφείων, ξενοδοχεία και μεγάλες εμπορικές αναπτύξεις.
• Δημόσιες υποδομές:Αεροδρόμια, σιδηροδρομικές εγκαταστάσεις, νοσοκομεία, σήραγγες και δημοτικά έργα.
• Ανανεώσιμες πηγές ενέργειας:Συστήματα συλλογής και διανομής ηλιακής και αιολικής ενέργειας.
• Οικιστικές αναπτύξεις:Διανομή μέσης τάσης για μεγάλες κοινότητες και οικιστικά έργα.
• Υποσταθμοί μετασχηματιστών:Διαχείριση εισερχόμενης και εξερχόμενης τροφοδοσίας και προστασία μετασχηματιστή.

Τα εμπορικά και βιομηχανικά έργα συχνά δίνουν προτεραιότητα στις συμπαγείς διαστάσεις, την αξιόπιστη εναλλαγή, την απλή συντήρηση και τον σαφή συντονισμό προστασίας. Τα έργα ανανεώσιμων πηγών ενέργειας ενδέχεται να δώσουν πρόσθετη έμφαση στην απομακρυσμένη λειτουργία, την περιβαλλοντική αντίσταση, την παρακολούθηση και την αυτοματοποίηση.

8. Τι πρέπει να ελέγχουν οι αγοραστές πριν παραγγείλουν;

Η αγορά διακοπτών μέσης τάσης είναι μια τεχνική απόφαση και όχι απλώς μια σύγκριση τιμών. Πριν υποβάλουν μια παραγγελία, οι μηχανικοί του έργου και οι ομάδες προμηθειών θα πρέπει να προετοιμάσουν ένα λεπτομερές τεχνικό πρόγραμμα.

1. Επιβεβαιώστε την τάση του συστήματος.Επαληθεύστε τις απαιτήσεις ονομαστικής και μέγιστης τάσης λειτουργίας.
2. Υπολογίστε το ρεύμα φορτίου.Μην επιλέγετε ονομαστικό ρεύμα μόνο από την πινακίδα του μετασχηματιστή χωρίς να λάβετε υπόψη τις πραγματικές συνθήκες λειτουργίας.
3. Προσδιορίστε το επίπεδο βραχυκυκλώματος.Οι αξιολογήσεις βραχυχρόνιας και μέγιστης αντοχής του εξοπλισμού διανομής πρέπει να αντιστοιχούν στον υπολογισμό σφάλματος δικτύου.
4. Καθορίστε τη μέθοδο προστασίας.Προσδιορίστε εάν το έργο χρειάζεται διακόπτες φορτίου, διακόπτες κενού, ασφάλειες ή συνδυασμό.
5. Ελέγξτε τις απαιτήσεις καλωδίων.Ο τύπος του καλωδίου, ο τερματισμός, το μέγεθος του αγωγού και ο διαθέσιμος χώρος εγκατάστασης πρέπει να επιβεβαιωθούν.
6. Εξετάστε τις απαιτήσεις αλληλοσύνδεσης.Επαληθεύστε την απαιτούμενη ακολουθία λειτουργίας και τη λογική ασφάλειας.
7. Επιβεβαιώστε τις περιβαλλοντικές συνθήκες.Λάβετε υπόψη τη θερμοκρασία, το υψόμετρο, την υγρασία, το επίπεδο ρύπανσης, τις σεισμικές συνθήκες και το περιβάλλον εγκατάστασης.
8. Ζητήστε τεκμηρίωση δοκιμής.Ζητήστε τις ισχύουσες αναφορές δοκιμών τύπου, αρχεία δοκιμών ρουτίνας, πιστοποιητικά, σχέδια και τεχνικά δελτία δεδομένων.
9. Ελέγξτε την πρόσβαση στη συντήρηση.Βεβαιωθείτε ότι οι χειριστές μπορούν να επιθεωρήσουν, να χειριστούν, να δοκιμάσουν και να συντηρήσουν με ασφάλεια τον εξοπλισμό.
10. Αξιολογήστε τη μελλοντική επέκταση.Εάν μπορεί να απαιτηθούν πρόσθετοι τροφοδότες, συζητήστε τη σπονδυλωτή και την πλεονάζουσα χωρητικότητα πριν από την κατασκευή.

Μια σαφής τεχνική προδιαγραφή στην αρχή του έργου μπορεί να μειώσει σημαντικά τις παρεξηγήσεις των προσφορών, τις εργασίες επανασχεδιασμού, τις καθυστερήσεις παράδοσης και τα ζητήματα ανάθεσης.

9. Θέματα εγκατάστασης, λειτουργίας και συντήρησης

Ακόμη και οι καλοσχεδιασμένοι διακόπτες απαιτούν σωστή εγκατάσταση και λειτουργία. Η εγκατάσταση πρέπει να ακολουθεί τα εγκεκριμένα σχέδια του κατασκευαστή και τους ισχύοντες ηλεκτρικούς κανονισμούς. Η ποιότητα τερματισμού καλωδίου είναι ιδιαίτερα σημαντική επειδή η κακή απόληξη μπορεί να δημιουργήσει τοπική ηλεκτρική καταπόνηση, υπερθέρμανση ή αστοχία μόνωσης.

Πριν από την ενεργοποίηση, οι ομάδες έργου θα πρέπει να επαληθεύουν τη μηχανική λειτουργία, τις ηλεκτρικές ασφάλειες, τη συνέχεια γείωσης, τις συνδέσεις καλωδίων, τις ρυθμίσεις προστασίας, τα βοηθητικά κυκλώματα, τα συστήματα ενδείξεων και άλλες σχετικές λειτουργίες.

Η τακτική συντήρηση θα πρέπει να βασίζεται στις οδηγίες του κατασκευαστή και στο πραγματικό περιβάλλον λειτουργίας. Τα διαστήματα επιθεώρησης μπορεί να χρειάζονται προσαρμογή για πολύ μολυσμένες τοποθεσίες, υψηλή υγρασία, συχνή εναλλαγή ή απαιτητικές βιομηχανικές συνθήκες.

Για έξυπνα συστήματα διανομής, μπορούν επίσης να ληφθούν υπόψη οι προαιρετικές λειτουργίες παρακολούθησης και τηλεχειρισμού. Αυτές οι λειτουργίες ενδέχεται να βελτιώσουν τη λειτουργική ορατότητα και να υποστηρίξουν ταχύτερη απόκριση σε μη κανονικές συνθήκες όταν ενσωματωθούν σωστά στην αρχιτεκτονική ελέγχου του ιστότοπου.

10. Διαμορφώσεις με μόνωση αέρα και μόνωση αερίου

Ο κύριος διακόπτης δακτυλίου μπορεί να σχεδιαστεί γύρω από διαφορετικές τεχνολογίες μόνωσης. Οι διαμορφώσεις με μόνωση αέρα χρησιμοποιούν τον αέρα ως κύριο μονωτικό μέσο, ​​ενώ οι σχεδιασμοί με μόνωση αερίου τοποθετούν κρίσιμα εξαρτήματα σε ένα κλειστό μονωτικό περιβάλλον. Σε ορισμένες σειρές προϊόντων διατίθενται επίσης λύσεις με στερεά μόνωση.

Η καλύτερη διαμόρφωση εξαρτάται από το περιβάλλον του έργου και όχι από μια καθολική «καλύτερη» τεχνολογία. Οι αγοραστές θα πρέπει να αξιολογήσουν το χώρο, τη φιλοσοφία συντήρησης, τις περιβαλλοντικές απαιτήσεις, τις εκτιμήσεις του κύκλου ζωής, τους τοπικούς κανονισμούς και τα διαθέσιμα τεκμήρια δοκιμών του κατασκευαστή.

11. Συχνές Ερωτήσεις

Τι είναι ο κεντρικός διακόπτης με μεταλλικό δακτύλιο AC;

Είναι ένα συγκρότημα διακοπτών μέσης τάσης που περικλείεται σε μεταλλικό περίβλημα και έχει σχεδιαστεί κυρίως για μεταγωγή, απομόνωση, προστασία και διανομή εντός δακτυλίων ή ακτινικών δικτύων ισχύος.

Ποιο εύρος τάσης συνδέεται συνήθως με τον κύριο διακόπτη δακτυλίου;

Πολλά εμπορικά προϊόντα RMU έχουν σχεδιαστεί για δίκτυα μέσης τάσης, όπως συστήματα 11 kV, 12 kV ή 24 kV, ενώ άλλες διαμορφώσεις μπορούν να καλύψουν πρόσθετες κατηγορίες τάσης. Η σωστή βαθμολογία πρέπει πάντα να αντιστοιχεί στο δίκτυο του έργου.

Η κύρια μονάδα δακτυλίου αποτρέπει τις διακοπές ρεύματος;

Κανένας εξοπλισμός δεν μπορεί να εξαλείψει κάθε διακοπή. Μια διάταξη δακτυλίου μπορεί, ωστόσο, να βελτιώσει τη συνέχεια της τροφοδοσίας επιτρέποντας την απομόνωση ενός ελαττωματικού τμήματος, ενώ τα υγιή τμήματα μπορεί να παραμείνουν ενεργοποιημένα μέσω μιας εναλλακτικής διαδρομής τροφοδοσίας.

Ποια είναι η διαφορά μεταξύ ενός διακόπτη φορτίου και ενός διακόπτη κυκλώματος;

Ένας διακόπτης φορτίου προορίζεται κυρίως για τη μεταγωγή κανονικού ρεύματος φορτίου εντός των καθορισμένων δυνατοτήτων του. Ένας διακόπτης κυκλώματος έχει σχεδιαστεί για να διακόπτει τα ρεύματα σφάλματος καθώς και να εκτελεί κανονικά καθήκοντα μεταγωγής εντός της ονομαστικής του απόδοσης. Το σύστημα προστασίας θα πρέπει να καθορίζει ποια συσκευή είναι κατάλληλη.

Γιατί είναι σημαντικό το IEC 62271-200;

Το IEC 62271-200 καθορίζει τις απαιτήσεις για ηλεκτρικά εναλλασσόμενα μεταλλικά συστήματα διανομής και εξοπλισμό ελέγχου για ονομαστικές τάσεις άνω του 1 kV και έως και 52 kV. Παρέχει μια σημαντική αναφορά για την αξιολόγηση της κατασκευής, της δοκιμής και της απόδοσης του εφαρμοστέου εξοπλισμού.

Μπορεί ο κύριος διακόπτης δακτυλίου να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Ναι, οι εκδόσεις εξωτερικού χώρου μπορούν να σχεδιαστούν με την κατάλληλη προστασία του περιβλήματος και την περιβαλλοντική αντίσταση. Ωστόσο, η εγκατάσταση σε εξωτερικούς χώρους απαιτεί ιδιαίτερη προσοχή στην υγρασία, τη θερμοκρασία, τη σκόνη, τη διάβρωση, την έκθεση στον ήλιο και τις συνθήκες του χώρου.

Ποια έγγραφα πρέπει να ζητήσει ένας αγοραστής από τον κατασκευαστή;

Ανάλογα με το έργο, η χρήσιμη τεκμηρίωση μπορεί να περιλαμβάνει τεχνικό δελτίο δεδομένων, διάγραμμα μονής γραμμής, σχέδιο γενικής διάταξης, διάγραμμα καλωδίωσης, τεκμηρίωση δοκιμής τύπου, αρχεία δοκιμών ρουτίνας, εγχειρίδιο εγκατάστασης, εγχειρίδιο λειτουργίας και ισχύοντα πιστοποιητικά.

Πώς μπορεί να επιλεγεί ο σωστός κύριος διακόπτης δακτυλίου;

Ξεκινήστε με την τάση δικτύου, το συνεχές ρεύμα, το επίπεδο σφάλματος, τη φιλοσοφία προστασίας, τη διαμόρφωση του καλωδίου, τις απαιτήσεις μόνωσης, τις περιβαλλοντικές συνθήκες, τον χώρο εγκατάστασης, τις απαιτήσεις ασφαλείας και τα ισχύοντα πρότυπα. Αυτές οι παράμετροι θα πρέπει στη συνέχεια να αντιστοιχιστούν με τη διαμόρφωση προϊόντος που έχει ελεγχθεί από τον κατασκευαστή.

12. Συμπέρασμα

Ο κεντρικός διακόπτης AC με μεταλλικό δακτύλιο παίζει σημαντικό ρόλο στη σύγχρονη διανομή μέσης τάσης επειδή συνδυάζει συμπαγή κατασκευή, ελεγχόμενη μεταγωγή, απομόνωση σφάλματος, γείωση και λειτουργίες προστασίας σε ένα ολοκληρωμένο συγκρότημα. Η αξία του είναι ιδιαίτερα εμφανής σε δίκτυα όπου η συνέχεια της παροχής, ο περιορισμένος χώρος εγκατάστασης, η λειτουργική ασφάλεια και η απλοποιημένη αρχιτεκτονική διανομής είναι σημαντικές.

Για τους μηχανικούς και τις ομάδες προμηθειών, η πιο αξιόπιστη προσέγγιση είναι να επιλέγουν εξοπλισμό σύμφωνα με το πλήρες ηλεκτρικό σύστημα αντί να επικεντρώνονται σε μία προδιαγραφή, όπως το ονομαστικό ρεύμα ή το μέγεθος του ντουλαπιού. Το επίπεδο τάσης, το ρεύμα σφάλματος, ο συντονισμός μόνωσης, η στρατηγική προστασίας, οι περιβαλλοντικές συνθήκες, η απόδοση του εσωτερικού τόξου, η διάταξη των καλωδίων, η ασφάλιση, οι δοκιμές και η μελλοντική επέκταση θα πρέπει να εξεταστούν όλα μαζί.

Zhejiang Deyan Electric Co., Ltd.μπορεί να υποστηρίξει έργα διανομής ηλεκτρικής ενέργειας μέσης τάσης με επαγγελματικά διαμορφωμένο ηλεκτρικό εξοπλισμό και τεχνικές λύσεις προσανατολισμένες στο έργο. Είτε η απαίτηση περιλαμβάνει αστική διανομή, βιομηχανική παροχή ρεύματος, εμπορική υποδομή ή εφαρμογές ανανεώσιμων πηγών ενέργειας, η επιλογή μιας κατάλληλα προσαρμοσμένης διαμόρφωσης διακοπτών είναι το θεμέλιο για ασφαλή και αξιόπιστη λειτουργία.

Χρειάζεστε μια κατάλληλη λύση βασικού εξοπλισμού διανομής με μεταλλικό δακτύλιο AC για το έργο σας;Μοιραστείτε το επίπεδο τάσης, το ονομαστικό ρεύμα, την απαίτηση βραχυκυκλώματος, το περιβάλλον εγκατάστασης και τη διαμόρφωση δικτύου μεZhejiang Deyan Electric Co., Ltd.για να συζητήσουν την κατάλληλη τεχνική λύση. Για τις προδιαγραφές προϊόντων, τη συμβουλευτική έργου και τις προσαρμοσμένες απαιτήσεις,επικοινωνήστε μαζί μαςκαι αφήστε την ομάδα μας να σας βοηθήσει να δημιουργήσετε ένα αξιόπιστο σύστημα διανομής μέσης τάσης.
