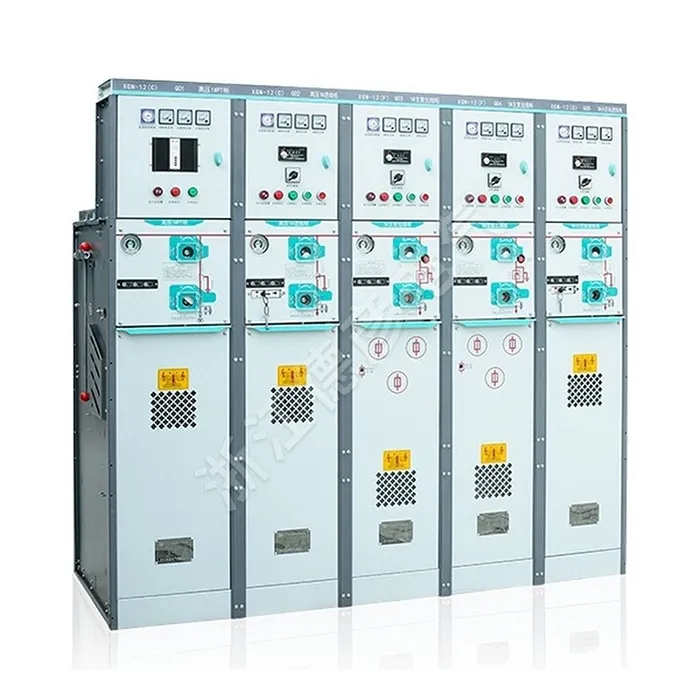

Κύρια μονάδα δακτυλίου με μόνωση με μέταλλο

Η Deyan Electric είναι επαγγελματίας προμηθευτής βιομηχανικών ηλεκτρικών ειδών με ολοκληρωμένη Ε&Α, παραγωγή και εξυπηρέτηση. Η κύρια μονάδα δακτυλίου με μόνωση αερίου με κλειστό μέταλλο είναι ένας συμπαγής, σταθερού τύπου, μεταλλικός κλειστός εξοπλισμός που χρησιμοποιεί αέριο SF6 για ανώτερη μόνωση και κατάσβεση τόξου. Η κύρια μονάδα δακτυλίου με μόνωση αερίου με διανοητική κάλυψη είναι σχεδιασμένη για αξιόπιστη διανομή ισχύος σε δευτερεύοντα δίκτυα 10-12 kV. Ο σφραγισμένος σχεδιασμός του χωρίς συντήρηση εξασφαλίζει ασφάλεια και σταθερότητα, καθιστώντας το ιδανικό για αστικά δίκτυα, βιομηχανικές περιοχές και άλλες εφαρμογές που απαιτούν υψηλή απόδοση και περιβαλλοντική αντίσταση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κύρια μονάδα δακτυλίου με μόνωση αερίου με μεταλλικό περίβλημα είναι ένας πίνακας διανομής με μόνωση αερίου SF6, κλειστός με μέταλλο με κοινό ζυγό. Η κύρια μονάδα δακτυλίου με μόνωση αερίου με διανοητική κάλυψη μπορεί να διαμορφωθεί με μονάδες που περιλαμβάνουν μονάδες διακόπτη φορτίου, μονάδες συνδυασμού διακόπτη φορτίου-ασφάλειας, μονάδες διακόπτη κενού και μονάδες τροφοδοσίας ζυγού. Χρησιμοποιώντας μια σειρά προηγμένων τεχνολογιών και υλικών, προσφέρει εξαιρετική ηλεκτρική και μηχανική απόδοση με ελάχιστες περιβαλλοντικές και κλιματικές επιπτώσεις. Συμπαγές σε μέγεθος. Η κύρια μονάδα δακτυλίου με μόνωση αερίου με διανοητική κάλυψη προσφέρει εύκολη εγκατάσταση, άνετη λειτουργία, λειτουργία χωρίς συντήρηση και ευέλικτες επιλογές διαμόρφωσης. Ο καθαρός, διαισθητικός σχεδιασμός του εξασφαλίζει απλή και απλή λειτουργία. Διαθέτοντας υψηλή χωρητικότητα καλωδίωσης τροφοδότη, φιλοξενεί διάφορα συστήματα καλωδίωσης.

Παράμετρος προϊόντος ( Προδιαγραφή )

Σχέδιο		Ενότητα Γ	Ενότητα ΣΤ	Ενότητα V		Ενότητα CB
		Διακόπτης φόρτωσης	Συνδυασμός Ηλεκτρολογικού Εξοπλισμού	Διακόπτης κενού	Διακόπτης απομόνωσης/γείωσης	Διακόπτης κενού	Διακόπτης απομόνωσης/γείωσης
Ονομαστική τάση	KV	12	12	12	12	12	12
Ονομαστική συχνότητα	Hz	50	50	50	50	50	50
Τάση Αντοχής Συχνότητας Ισχύος (Φάση σε Φάση/Φάση προς Γείωση)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Αντοχή στην τάση κεραυνών	KV	75/85	75/85	75/85	75/85	75/85	75/85
Ονομαστικό ρεύμα	A	630	ρεκόρ	630		1250/630
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου	A	630
Ονομαστικό ρεύμα φόρτισης και διακοπής καλωδίου	A	135/135
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμής)		50	80
Ονομαστικό ρεύμα αντοχής κορυφής	kA	50
Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	kA/3s	20
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	kA		31..5	20
Ονομαστικό ρεύμα μεταφοράς	A		1750
Μέγιστη τιμή ρεύματος για ασφάλεια	A		125
Αντίσταση βρόχου	Ω	≤300	≤600
Μηχανική ζωή	δεύτερος	5000	3000	5000	2000	5000	5000

Χαρακτηριστικό προϊόντος και εφαρμογή

Προηγμένη μόνωση αερίου

Πλήρως σφραγισμένο περίβλημα

Συμπαγής και εξοικονόμηση χώρου

Ενισχυμένη Ασφάλεια

Εκτεταμένη διάρκεια ζωής και αξιοπιστία

Τοποθεσίες Εφαρμογών

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού

Metal-Enclosed Gas-Insulated Ring Main Unit
