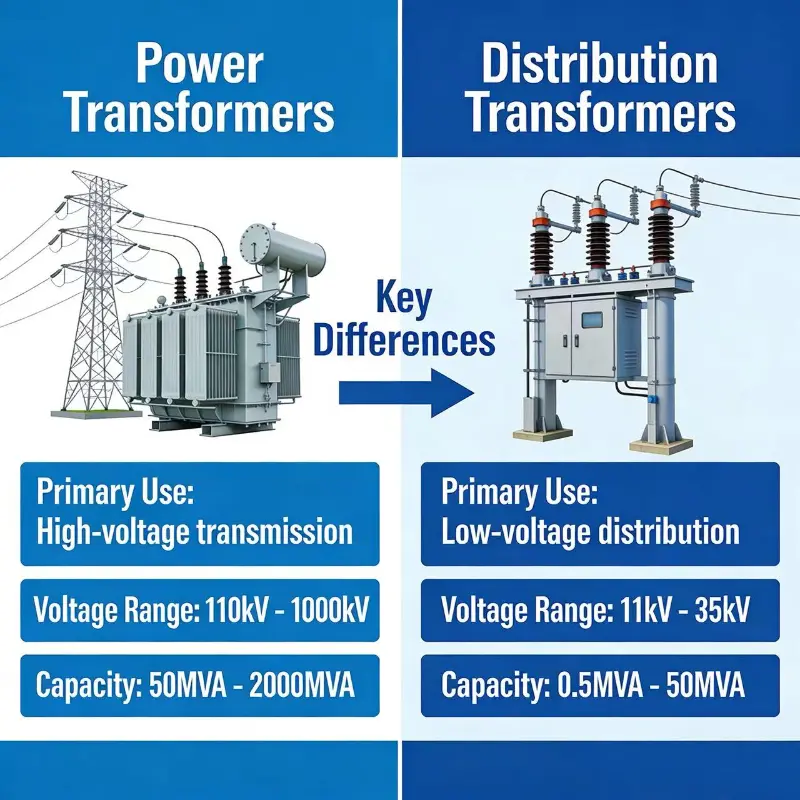

Ποια είναι η διαφορά μεταξύ ενός μετασχηματιστή ισχύος και ενός μετασχηματιστή διανομής;

Οι μετασχηματιστές ισχύος συνδέονται κυρίως στο δίκτυο μεταφοράς όπου βασικά χρησιμοποιούνται σε υψηλότερη τάση, ενώ οι μετασχηματιστές διανομής χρησιμοποιούνται στο άκρο διανομής, επομένως αντιμετωπίζουν πάντα χαμηλά επίπεδα τάσης.

Έρχομαι τώρα στις διαφορές

1. Δεδομένου ότι χρησιμοποιούνται στο δίκτυο μεταφοράς, λειτουργούν γενικά σε > 33 KV ενώ οι μετασχηματιστές διανομής είναι γενικά συνδεδεμένοι σε < 33 KV .

2. Λόγω της υψηλότερης ονομαστικής τάσης το επίπεδο μόνωσης των μετασχηματιστών ισχύος είναι πολύ υψηλό ενώ των μετασχηματιστών διανομής είναι χαμηλό.

3. Οι διακυμάνσεις φορτίου είναι λιγότερες στους μετασχηματιστές ισχύος ενώ είναι περισσότερες στους μετασχηματιστές διανομής καθώς συνδέονται απευθείας με το φορτίο.

4. Μετασχηματιστές ισχύοςείναι σχεδιασμένα έτσι ώστε να αντέχουν απώλεια Cu και απώλεια σιδήρου για 24 ώρες, επομένως ο μηχανισμός ψύξης τους είναι πολύ ισχυρός ενώ στους μετασχηματιστές διανομής η απώλεια cu γίνεται με βάση τον κύκλο φορτίου ενώ η απώλεια σιδήρου είναι πάντα παρούσα.

5. Κατά το σχεδιασμό των μετασχηματιστών ισχύος, λαμβάνεται μέριμνα ώστε η απώλεια cu σε πλήρη φόρτιση να είναι μικρότερη. Ενώ στους μετασχηματιστές διανομής οι απώλειες σιδήρου διατηρούνται στο ελάχιστο.

6. Στους μετασχηματιστές ισχύος οι τιμές είναι υψηλότερες, επομένως χρησιμοποιούμε ανώτερο πυρήνα ως πυρήνα χάλυβα CRGO ενώ στους μετασχηματιστές διανομής χρησιμοποιείται άμορφος χάλυβας.

7. Δεδομένου ότι το CRGO STEEL μπορεί να φέρει περισσότερη ροή ανά μονάδα βάρους, επομένως το ειδικό βάρος των μετασχηματιστών ισχύος είναι μικρότερο από αυτό των μετασχηματιστών διανομής.

8. Οι μετασχηματιστές ισχύος έχουν σχεδιαστεί για να επιτυγχάνουν μέγιστη απόδοση σε πλήρες φορτίο. Ως εκ τούτου, σύμφωνα με την προϋπόθεση της μέγιστης απόδοσης-.πλήρους φορτίου απώλεια χαλκού των μετασχηματιστών ισχύος = απώλεια σιδήρου.

· Ενώ στους μετασχηματιστές διανομής θεωρούμε ότι φορτώνεται έως και το 70 - 75 τοις εκατό της ονομαστικής εξόδου ως μέσο όρο, επομένως είναι σχεδιασμένο να επιτυγχάνει μέγιστη απόδοση στο 70 - 75 τοις εκατό, επομένως σύμφωνα με τον τύπο της μέγιστης απόδοσης -

απώλεια χαλκού πλήρους φορτίου = 2* απώλεια σιδήρου .

Τύπος- για μέγιστη απόδοση σε μετασχηματιστές (x ^ 2 * απώλεια cu = απώλεια σιδήρου ) όπου x είναι η φόρτωση του μετασχηματιστή.

1. Επομένως, για τους μετασχηματιστές ισχύος η φόρτιση είναι 100 % επομένως η απώλεια Cu = απώλεια σιδήρου.

2. Για τους μετασχηματιστές διανομής η φόρτιση είναι 70 % άρα 0,7 ^ 2 * Απώλεια Cu = απώλεια σιδήρου άρα απώλεια Cu = 2 * απώλεια σιδήρου .
