Αυτόματος διακόπτης κενού εσωτερικού χώρου με χειροκίνητο καρότσι

Η Deyan Electric είναι επαγγελματίας προμηθευτής με πλούσια εμπειρία κατασκευής σε βιομηχανικές ηλεκτρικές συσκευές, που ειδικεύεται στην Ε&Α, την παραγωγή, τις πωλήσεις και το σέρβις βιομηχανικών ηλεκτρικών συσκευών. Τα κύρια προϊόντα της περιλαμβάνουν εξοπλισμό ισχύος, όπως συσκευές διανομής με μόνωση αερίου, κύριες μονάδες δακτυλίου, συμπαγείς υποσταθμούς και συσκευές διανομής υψηλής/χαμηλής τάσης.
Ο διακόπτης κενού εσωτερικού χώρου με σχεδίαση Handcart (draw-out) για εύκολη συντήρηση και δοκιμή. Παρέχει αξιόπιστη προστασία κυκλώματος με την τεχνολογία διακοπής κενού, τη συμπαγή δομή και την ευέλικτη λειτουργία, καθιστώντας το ιδανικό για συστήματα διανομής ηλεκτρικής ενέργειας και βιομηχανικές εφαρμογές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

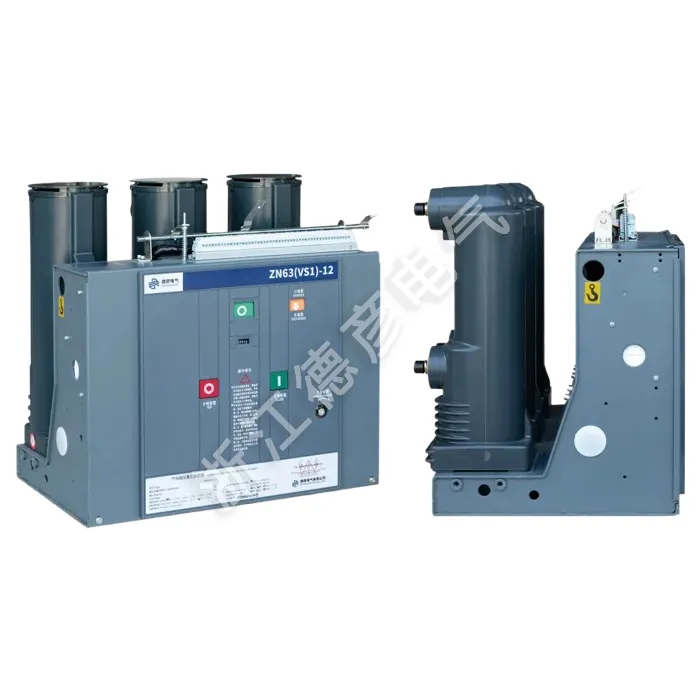

Ο διακόπτης κενού εσωτερικού χώρου με χειροκίνητο καροτσάκι είναι τριφασικός εσωτερικός διακόπτης AC 50Hz με ονομαστική τάση 12kV. Είναι κατάλληλο για εφαρμογές ελέγχου και προστασίας σε βιομηχανικές εγκαταστάσεις, σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και ηλεκτρικές εγκαταστάσεις και είναι ιδανικό για τοποθεσίες που απαιτούν συχνή λειτουργία. Διαθέτει ενσωματωμένο μηχανισμό λειτουργίας και σώμα διακόπτη. Ο εσωτερικός διακόπτης κενού με χειροκίνητο μπορεί να σχεδιαστεί ως σταθερή μονάδα εγκατάστασης ή να είναι εξοπλισμένος με ειδικό μηχανισμό ώθησης για να σχηματίσει μια μονάδα εξαγωγής. Ο αυτόματος διακόπτης κενού εσωτερικού χώρου με το κύριο τμήμα κυκλώματος του χειροκίνητου αυτοκινήτου μπορεί να ενσωματώνει πλήρως ενθυλακωμένους πόλους με στερεά μόνωση για να επιτυγχάνεται συμπαγές μέγεθος, υψηλή αξιοπιστία και λειτουργία χωρίς συντήρηση. Είναι συμβατό με ντουλάπια διακοπτών όπως το KYN28-12(GZS), ενώ η έκδοση με σταθερή βάση μπορεί να ενσωματωθεί σε σταθερά ερμάρια διακοπτών XGN.

Παράμετρος προϊόντος ( Προδιαγραφές )

Αύξων αριθμός	Ονομα		Μονάδα	Δεδομένα
1	Ονομαστική τάση		kV	12
2	Μέγιστη τάση λειτουργίας		KV	12
3	Ονομαστικό ρεύμα		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (Ονομαστικό ρεύμα θερμικής σταθερότητας - RMS)		ΚΑ	20/25	31.5		40
5	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμής)		ΚΑ	50/63	80		100
6	Ονομαστικό ρεύμα αντοχής αιχμής (Ονομαστικό ρεύμα δυναμικής σταθερότητας - Αιχμή)		ΚΑ	50/63	80		100
7	Ονομαστικό ρεύμα αντοχής βραχυκυκλώματος 4S		ΚΑ	20/25	31.5		20/25
8	Ονομαστικό επίπεδο μόνωσης	Αντοχή τάσης εργασίας (πριν και μετά την ονομαστική θραύση)/1 λεπτό Αντοχή τάσης συχνότητας ισχύος	KV	Γήπεδο 42 (Διάλειμμα 48)
		Αντοχή τάσης (πριν και μετά την ονομαστική θραύση) / Μέγιστη ονομαστική τάση κεραυνικής παλμικής αντοχής		Γήπεδο 75 (Διάλειμμα 85)
9	Ονομαστικός χρόνος θερμικής σταθερότητας		S	4
10	Ονομαστική ακολουθία λειτουργίας			Ξεχωριστό -0,3S - Συνδυασμένο -180S - Συνδυασμένο
11	Μηχανική ζωή		Δεύτερος	20000
12	Ονομαστικός αριθμός διακοπής ρεύματος βραχυκυκλώματος		Δεύτερος	50
13	Ονομαστική τάση κλεισίματος μηχανισμού λειτουργίας (DC)		v	AC, DC 110.220
14	Ονομαστική τάση ανοίγματος μηχανισμού λειτουργίας (DC)		v	AC, DC 110.220
15	Κενό επαφής		mm	11±1
16	Overstroke (μήκος συμπίεσης ελατηρίου επαφής)		mm	3,5±0,5
17	Χρόνος αναπήδησης τριφασικού κλεισίματος και ανοίγματος		ms	≤2
18	Χρόνος αναπήδησης επαφής κατά το κλείσιμο		ms	≤2
19	Μέση ταχύτητα ενεργοποίησης		m/s	0,9~1,2
	Μέση ταχύτητα κλεισίματος		m/s	0,5-~0,8
20	Ώρα ανοίγματος	Στη μέγιστη τάση λειτουργίας	S	≤0,05
21		Στην ελάχιστη τάση λειτουργίας		≤0,08
22	Ώρα κλεισίματος		S	0.1
23	Αντίσταση κύριου κυκλώματος κάθε φάσης		μΩ	630 ≤50		1250 ≤ 45
24	Επιτρεπόμενο αθροιστικό πάχος φθοράς για κινούμενες και σταθερές επαφές		mm	3

Χαρακτηριστικό προϊόντος και εφαρμογή

Σχέδιο χειροκίνητου καροτσιού (Draw-out).

Προηγμένη διακοπή κενού

Βελτιωμένη ασφάλεια με Interlocks

Μηχανισμός Λειτουργίας Ελατηρίου

Ευέλικτη Εφαρμογή

Εύρος Εφαρμογής

◇ Συμπαγείς δευτερεύοντες υποσταθμοί

◇ Μικρές βιομηχανικές και μεταλλευτικές επιχειρήσεις

◇ Αιολικές εγκαταστάσεις

◇ Ξενοδοχεία, εμπορικά κέντρα, κτίρια γραφείων, εμπορικά κέντρα κ.λπ.

◇ C- Μονάδα διακόπτη φόρτωσης

◇ Μονάδα σύνδεσης καλωδίου D-Direct

◇ Μονάδα σύνδεσης απευθείας καλωδίου με διακόπτη γείωσης

◇ F- Φόρτωση μονάδας συνδυασμού διακόπτη-ασφάλειας

◇ V- Μονάδα διακόπτη κενού
