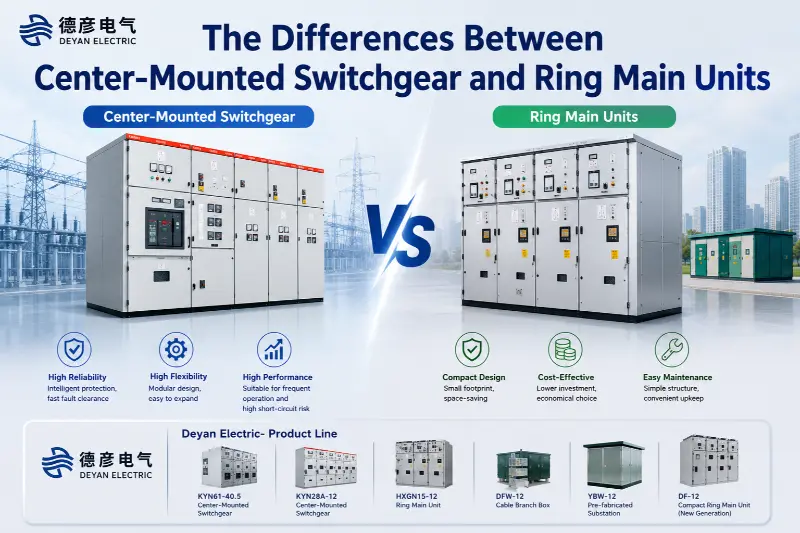

Οι διαφορές μεταξύ του κεντρικά τοποθετημένου διακόπτη και των βασικών μονάδων δακτυλίου

Στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας, οι κεντρικές μονάδες διανομής και οι κύριες μονάδες δακτυλίου (RMU) είναι δύο απαραίτητα βασικά εξαρτήματα, τα οποία χαιρετίζονται από τη βιομηχανία ως τα «Δίδυμα αστέρια» της διανομής ισχύος. Κάθε ένα έχει μια μοναδική δομή, μηχανισμούς προστασίας και συγκεκριμένα σενάρια εφαρμογής. Επομένως, η επιλογή του κατάλληλου εξοπλισμού είναι ζωτικής σημασίας—όχι μόνο για τη διασφάλιση της αξιοπιστίας του τροφοδοτικού αλλά και για τον άμεσο αντίκτυπο του επενδυτικού κόστους. Αυτό το άρθρο παρέχει μια εις βάθος ανάλυση των βασικών διαφορών μεταξύ του κεντρικού εξοπλισμού και των RMU, ενώ παρουσιάζει επίσης την καινοτόμο σειρά προϊόντων της Deyan Electric σε αυτόν τον τομέα.

Σύγκριση Βασικών Δομών

Οι κεντρικά τοποθετημένοι συσκευές διανομής συνήθως χρησιμοποιούν μια δομή τριών επιπέδων: η ανώτερη βαθμίδα στεγάζει τον ζυγό και το διαμέρισμα οργάνων. η μεσαία βαθμίδα περιέχει τον αποσπώμενο διακόπτη κενού. και η κάτω βαθμίδα χρησιμεύει ως διαμέρισμα καλωδίων. Αυτός ο πολυεπίπεδος σχεδιασμός προσδίδει στους κεντρικά τοποθετημένους διακόπτες με υψηλό βαθμό ασφάλειας και ευελιξίας κατά τη λειτουργία και τη συντήρηση. Τα κεντρικά τοποθετημένα προϊόντα διανομής της Deyan Electric—όπως η σειρά DY-MZ—υποστηρίζουν αρθρωτή επέκταση και μπορούν να εξοπλιστούν εκ των υστέρων με μονάδες ελέγχου διαφορικής προστασίας και αυτοματισμού για να ανταποκρίνονται στις αυστηρές απαιτήσεις σύνθετων δικτύων ισχύος.

Αντίθετα, οι κύριες μονάδες δακτυλίου διαθέτουν μια συμπαγή σχεδίαση περιβλήματος, που συνήθως ενσωματώνει έναν συνδυασμό διακόπτη φορτίου και ασφάλειας για να σχηματίσει μια μονάδα δικτύου δακτυλίου που αποτελείται από τρία έως πέντε διαμερίσματα. Η συμπαγής δομή τους επιτρέπει την αποτελεσματική ανάπτυξη ακόμη και σε χώρους διανομής με περιορισμένο χώρο ή υπόγειες σήραγγες κοινής ωφέλειας. Τα RMU της σειράς DY-HW της Deyan Electric δίνουν προτεραιότητα τόσο στη συμπαγή όσο και στην ευφυΐα στο σχεδιασμό τους, υποστηρίζοντας την απομακρυσμένη παρακολούθηση και την απόκτηση δεδομένων για την κάλυψη των απαιτήσεων των σύγχρονων έξυπνων συστημάτων διανομής ενέργειας.

Διαφορές στα σενάρια εφαρμογής

Λόγω της υψηλής συχνότητας λειτουργίας και των δυνατοτήτων στιβαρής προστασίας τους, οι κεντρικά τοποθετημένοι συσκευές διανομής είναι ιδανικά κατάλληλοι για εφαρμογές όπως οι θέσεις τροφοδοσίας εξερχόμενων υποσταθμών και οι χώροι διανομής εργοστασίων. Για παράδειγμα, μια μεγάλης κλίμακας μονάδα παραγωγής ανέπτυξε τον κεντρικό διακόπτη DY-MZ της Deyan Electric. Μετά από έξι μήνες λειτουργίας υψηλού φορτίου, ο εξοπλισμός παρουσίασε σχεδόν μηδενικές βλάβες, αποδεικνύοντας έτσι πλήρως την αξιοπιστία του κεντρικού εξοπλισμού σε περιβάλλοντα λειτουργίας υψηλής συχνότητας.

Αντίθετα, οι κύριες μονάδες δακτυλίου είναι οι πλέον κατάλληλες για τοποθεσίες με σχετικά σταθερά φορτία, όπως δωμάτια διανομής οικιστικών κοινοτήτων και κόμβοι τροφοδοσίας εμπορικού συγκροτήματος. Τα RMU της σειράς DY-HW της Deyan Electric χρησιμοποιούνται ευρέως σε οικιστικές κοινότητες και εμπορικά συγκροτήματα. Ωστόσο, τυπικές περιπτωσιολογικές μελέτες υποδεικνύουν επίσης ότι η ακατάλληλη εφαρμογή των RMUs—συγκεκριμένα, η χρήση τους για τη διαχείριση φορτίων που χαρακτηρίζονται από υψηλή λειτουργική συχνότητα ή υψηλό κίνδυνο βραχυκυκλώματος—μπορεί να οδηγήσει σε συχνές βλάβες των ασφαλειών. Για παράδειγμα, ένα εμπορικό κέντρο εξόπλισε αρχικά την τραπεζαρία του εξ ολοκλήρου με Ring Main Units (RMUs). Ωστόσο, μέσα σε έξι μήνες, αστοχίες ασφαλειών παρουσιάστηκαν τρεις φορές. Μετά τη μετάβαση στον διακόπτη με μεταλλική επένδυση (ντουλάπια με μεσαία τοποθέτηση), οι λειτουργίες σταθεροποιήθηκαν—ένα αποτέλεσμα που επικύρωσε την αρχή της επιλογής: «Η καταλληλότητα υπερισχύει της τιμής».

Αποκάλυψη του Μηχανισμού Προστασίας

Το μεταλλικό Switchgear είναι εξοπλισμένο με ένα έξυπνο σύστημα προστασίας ρελέ ικανό να διακόπτει σφάλματα βραχυκυκλώματος εντός 0,02 δευτερολέπτων—ταχύτητα αντίδρασης πέντε φορές μεγαλύτερη από ένα ανθρώπινο βλέμμα. Αυτή η ικανότητα του επιτρέπει να παρέχει γρήγορη και αξιόπιστη προστασία σε περιβάλλοντα με υψηλό κίνδυνο βραχυκυκλωμάτων. Ο διακόπτης με μεταλλική επένδυση της σειράς DY-MZ της Deyan Electric όχι μόνο υποστηρίζει έξυπνη προστασία, αλλά μπορεί επίσης να ενσωματωθεί με συστήματα παρακολούθησης μέσω διεπαφών επικοινωνίας για να διευκολύνει τον απομακρυσμένο συναγερμό και την ανάλυση σφαλμάτων.

Οι κύριες μονάδες δακτυλίου βασίζονται σε ασφάλειες για παθητική προστασία, η οποία συνεπάγεται μια ορισμένη χρονική καθυστέρηση στην αποκατάσταση βλαβών. Αν και προσφέρουν χαμηλότερο κόστος, μπορεί να μην επαρκούν για να εγγυηθούν την ασφάλεια του τροφοδοτικού σε σενάρια υψηλού κινδύνου. Ο σχεδιασμός τουDeyan Electric'Τα RMU της σειράς DY-HW διαθέτουν βελτιωμένη αντοχή στη διάβρωση και μονωτικές ιδιότητες, καθιστώντας τα ιδιαίτερα κατάλληλα για περιβάλλοντα με περιορισμένο χώρο, όπως υπόγεια και σταθμούς μετρό.

Σύγκριση: Μέγεθος και Κόστος

Ο διακόπτης με μεταλλική επένδυση έχει συνήθως ύψος περίπου 2 μέτρα, με κόστος μονάδας που υπερβαίνει τα 100.000 RMB. Αντίθετα, τα RMU έχουν ύψος περίπου 1,6 μέτρα και κοστολογούνται μόνο στο μισό κόστος των αντίστοιχων με μεταλλική επένδυση. Η σειρά προϊόντων της Deyan Electric εξισορροπεί προσεκτικά τη σχέση κόστους-αποτελεσματικότητας με την καταλληλότητα της κατάστασης. Η σειρά DY-HW, ειδικότερα, προσφέρει μια ποικιλία επιλογών μεγέθους για την αντιμετώπιση χωρικών και δημοσιονομικών περιορισμών.

Συντήρηση και Επεκτασιμότητα

Ο διακόπτης με μεταλλική επένδυση απαιτεί τριμηνιαία συντήρηση—συμπεριλαμβανομένης της λίπανσης του διακόπτη κυκλώματος και των επιθεωρήσεων ελατηρίου—ενώ οι RMU συνήθως απαιτούν μόνο μια εξαμηνιαία επιθεώρηση των σωλήνων ασφαλειών τους. Μια μελέτη περίπτωσης που αφορούσε ένα παράκτιο εργοστάσιο αποκάλυψε ότι τα βραχυκυκλώματα στα RMU που προκλήθηκαν από τη διάβρωση με ομίχλη αλατιού επιλύθηκαν πλήρως μετά την αντικατάσταση των μονάδων με διακόπτη με μεταλλική επένδυση. Επιπλέον, το Switchgear με μεταλλική επένδυση υποστηρίζει την εγκατάσταση πρόσθετων έξυπνων μονάδων. Ενώ η επεκτασιμότητα των τυπικών RMU είναι σχετικά περιορισμένη, τα ευφυή RMU της Deyan Electric υπόκεινται επί του παρόντος σε αναβαθμίσεις - ενσωματώνοντας πρωτεύοντα και δευτερεύοντα εξοπλισμό - για να επιτρέψουν προηγμένες δυνατότητες απομακρυσμένης παρακολούθησης και ανάλυσης δεδομένων.

Οι Τρεις Χρυσοί Κανόνες Επιλογής Εξοπλισμού

  Για σενάρια που αφορούν λειτουργίες μεταγωγής υψηλής συχνότητας: Επιλέξτε Μεταλλικός εξοπλισμός.

  Για σενάρια με υψηλό κίνδυνο βραχυκυκλωμάτων: Πρέπει να επιλέξετε Μεταλλικό εξοπλισμό.

  Για σενάρια με περιορισμένους περιορισμούς χώρου ή προϋπολογισμού: Επιλέξτε Κύριες μονάδες κουδουνίσματος.

Συμπέρασμα: Συνεργασία για την οικοδόμηση ενός ασφαλούς ηλεκτρικού δικτύου

Ο μεταλλικός διακόπτης λειτουργεί σαν μια εξειδικευμένη ομάδα απόκρισης έκτακτης ανάγκης, ενώ οι κύριες μονάδες Ring χρησιμεύουν ως πυροσβεστικοί σταθμοί της τοπικής κοινότητας. Μαζί, συνεργάζονται για την κατασκευή ενός ασφαλούς και αξιόπιστου οικοσυστήματος ηλεκτρικού δικτύου. Μέσω των κεντρικών εγκαταστάσεων διανομής DY-MZ και των βασικών μονάδων δακτυλίου DY-HW, η Deyan Electric προσφέρει αποτελεσματικές, ασφαλείς και έξυπνες λύσεις για ένα ευρύ φάσμα σεναρίων διανομής ισχύος. Όταν κάνετε επιλογές προϊόντων, είναι σημαντικό να δίνετε προτεραιότητα σε μια λεπτομερή σύγκριση των τεχνικών παραμέτρων - αντί να βασίζεστε αποκλειστικά στα ονόματα των προϊόντων - για να διασφαλίσετε ένα αποτέλεσμα που θα ωφεληθεί τόσο από την απόδοση της επένδυσης όσο και από τη λειτουργική σταθερότητα.
