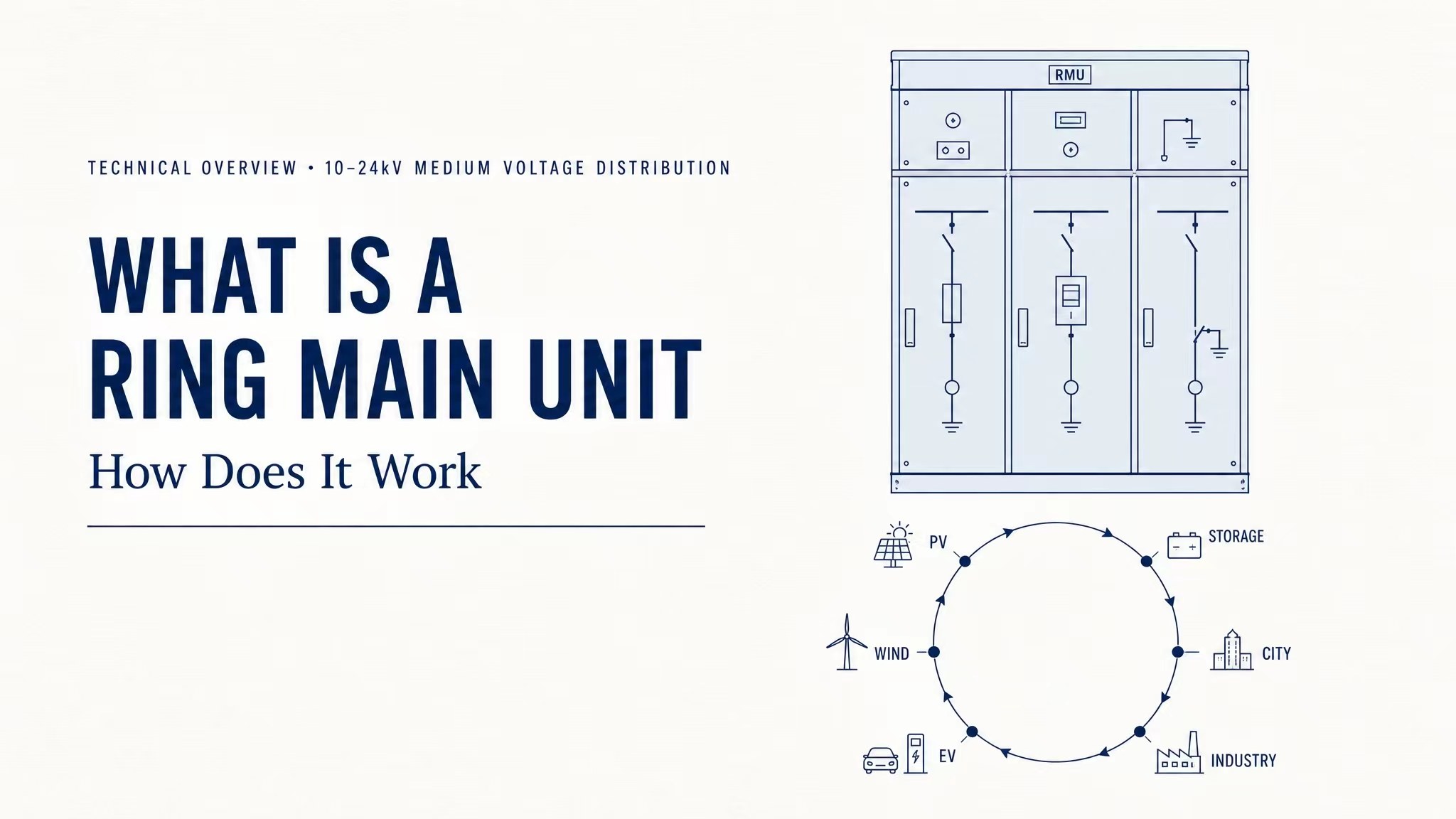

Τι είναι η κύρια μονάδα δακτυλίου και πώς λειτουργεί

Στην ανακαίνιση αστικών καλωδιακών αγωγών, υποστήριξη διανομής ηλεκτρικής ενέργειας για νέα ενέργεια και έργα παροχής ρεύματος για κατοικημένες κοινότητες και βιομηχανικά πάρκα,Κύριες μονάδες δακτυλίου(RMUs) χρησιμεύουν ως ο πυρήνας μεταγωγής σε δίκτυα διανομής δακτυλίου μέσης τάσης 10--24kV. Χάρη στη συμπαγή δομή του ντουλαπιού, τα αξιόπιστα συγκροτήματα διακόπτη φορτίου και την ευέλικτη λειτουργία τροφοδοσίας δακτυλίου, τα RMU έχουν γίνει κύριος εξοπλισμός για εξωτερική διανομή ρεύματος, αντιστοίχιση υποσταθμών κιβωτίων και διανομή ισχύος υπόγειου αγωγού. Αυτό το έγγραφο παρέχει μια λεπτομερή εισαγωγή που καλύπτει τις βασικές αρχές λειτουργίας του εξοπλισμού, τα πέντε βασικά πλεονεκτήματα, τις ισχύουσες τοποθεσίες, την τακτική επιθεώρηση και συντήρηση, καθώς και την τεχνική τάση των νέων φιλικών προς το περιβάλλον RMU με μόνωση αερίου στη βιομηχανία, καλύπτοντας κοινές λέξεις-κλειδιά αναζήτησης στον ηλεκτρικό τομέα.

I. Βασική Αρχή Εργασίας

Το τροφοδοτικό δακτυλίου αναφέρεται στο σχηματισμό ενός βρόχου τροφοδοσίας κλειστού δακτυλίου με τη σύνδεση πολλών καλωδίων υψηλής τάσης από άκρη σε άκρη. Εξοπλισμένοι με εσωτερικά εξαρτήματα, όπως διακόπτες φορτίου, διακόπτες γείωσης και ασφάλειες, οι RMU ελέγχουν τη σύνδεση και την αποσύνδεση των γραμμών καλωδίων εντός του βρόχου.

Όταν προκύψει ζημιά βραχυκυκλώματος ή καλωδίου σε ένα τμήμα του δικτύου δακτυλίου, το RMU μπορεί να αποσυνδέσει γρήγορα το ελαττωματικό τμήμα. Τα κυκλώματα ήχου μπορούν ακόμα να μεταδίδουν ισχύ αμφίδρομα, αποφεύγοντας διακοπές ρεύματος σε ολόκληρη την περιοχή και βελτιώνοντας σημαντικά τη σταθερότητα τροφοδοσίας των αστικών δικτύων διανομής --- αυτή είναι η βασική του λειτουργία που το διακρίνει από τα συνηθισμένα ερμάρια διακοπτών υψηλής τάσης.

II. Πέντε βασικά χαρακτηριστικά προϊόντος

1. Συμπαγής σχεδιασμός ντουλαπιού για εξοικονόμηση χώρου εγκατάστασης
Με μια αρθρωτή ενσωματωμένη δομή, ο συνολικός όγκος του είναι πολύ μικρότερος από τα συμβατικά ντουλάπια διακοπτών υψηλής τάσης. Μπορεί να εγκατασταθεί απευθείας σε πράσινες ζώνες δρόμων, πηγάδια καλωδίων και στενούς υπόγειους χώρους διανομής ηλεκτρικής ενέργειας, καθιστώντας το ιδανικό για εξωτερικά σημεία διανομής ρεύματος με περιορισμένο χώρο στις πόλεις.

2. Πολλαπλά προαιρετικά μονωτικά μέσα με εξαιρετική απόδοση ασφάλειας
Η αγορά προσφέρει διάφορους τύπους, όπως προϊόντα με μόνωση αερίου SF6, φιλικά προς το περιβάλλον με αέριο, στερεά και μονωμένα προϊόντα. Η πλήρως σφραγισμένη δομή του ντουλαπιού είναι αδιάβροχη και αδιάβροχη με βαθμό προστασίας IP67, ανθεκτική στη διάβρωση από βροχή, άμμο, υγρασία και παράκτια ομίχλη αλατιού για λειτουργία σε όλο τον κόσμο.

3. Τροφοδοτικό δακτυλίου με ταχεία απομόνωση σφάλματος
Υποστηρίζει εναλλαγή δακτυλίου διπλής ισχύος. Μόλις παρουσιαστεί ένα σφάλμα σε έναν κλάδο, η μονάδα κλειδώνει και απομονώνει τη βλάβη αμέσως χωρίς να διακόπτεται η παροχή ρεύματος σε άλλους χρήστες, καθιστώντας την απαραίτητη για την αναβάθμιση και την ανακαίνιση του δικτύου ηλεκτρικής ενέργειας σε παλιές αστικές περιοχές.

4. Απλή δομή με μακροπρόθεσμη απόδοση χωρίς συντήρηση
Τα εσωτερικά εξαρτήματα των RMU με μόνωση αερίου είναι απαλλαγμένα από οξείδωση από τον ατμοσφαιρικό αέρα, μειώνοντας τον καθημερινό φόρτο εργασίας των επιθεωρήσεων. Οι διακόπτες μηχανικού φορτίου διαθέτουν υψηλή αντοχή και αντέχουν σε συχνές λειτουργίες μεταγωγής.

5. Υποστήριξη για έξυπνη αναβάθμιση μέσω πρωτοβάθμιας-δευτερεύουσας ενοποίησης
Οι νέοι έξυπνοι RMU είναι εξοπλισμένοι με ακροδέκτες αισθητήρα για την απομακρυσμένη παρακολούθηση της θερμοκρασίας, της πίεσης αερίου και των σημάτων σφάλματος γραμμής. Συμβατά με συστήματα υποστήριξης έξυπνου δικτύου, επιτρέπουν τη λειτουργία χωρίς επίβλεψη και τους αυτόματους συναγερμούς σφαλμάτων, ευθυγραμμιζόμενοι με την τάση έξυπνου μετασχηματισμού της διανομής ισχύος.

III. Κύρια σενάρια εφαρμογής

● Ανακαίνιση υπόγειων καλωδίων σε παλιές αστικές συνοικίεςκαι υπαίθρια δίκτυα δακτυλίων διανομής ρεύματος κατά μήκος των δημοτικών δρόμων

● Μονάδες διανομής ρεύματος υψηλής τάσης για κατοικίες, εμπορικά συγκροτήματακαι υπόγεια γκαράζ

● Ερμάρια διακοπτών εισερχομένων και εξερχόμενωνεντός υποσταθμών τύπου κουτιού

● Διανομή ρεύματος συνδεδεμένη στο δίκτυο 10kVγια φωτοβολταϊκούς σταθμούς και έργα κατανεμημένης αποθήκευσης ενέργειας

● Υποστηρικτικά συστήματα τροφοδοσίας για βιομηχανικά πάρκα, βιομηχανικές ζώνες, ορυχείακαι υποδομή δρόμου ταχείας κυκλοφορίας

● Υπαίθρια σημεία τροφοδοσίας δακτυλίου σε παραθαλάσσιους δρόμους, πόλεις και αγροτικές περιοχές.τα αντιδιαβρωτικά ερμάρια προσαρμόζονται σε σκληρά περιβάλλοντα λειτουργίας

IV. Τυπικές Μέθοδοι Καθημερινής Συντήρησης

1. Επιθεωρείτε τακτικά το εξωτερικό του ντουλαπιούγια βαθουλώματα, διάβρωση ή γήρανση/κατεστραμμένες λωρίδες στεγανοποίησης στις πόρτες του ντουλαπιού. επισκευάστε το πελεκημένο χρώμα για να αποτρέψετε τη σκουριά και την είσοδο νερού.

2. Ελέγχετε περιοδικά την πίεση του θαλάμου αερίουτων μοντέλων με μόνωση αερίου και να αντιμετωπίσετε εγκαίρως τους συναγερμούς διαρροής χαμηλής πίεσης.

3. Ελέγξτε επανειλημμένα την απόδοση ομαλής εναλλαγήςτων διακοπτών φορτίου και των διακοπτών γείωσης και καθαρίστε τη συσσωρευμένη σκόνη και τα υπολείμματα μέσα στο ερμάριο.

4. Ελέγξτε τη θερμοκρασία των αρμών των καλωδίωνγια την εξάλειψη κρυφών κινδύνων, όπως χαλαρούς και υπερθερμασμένους ακροδέκτες καλωδίωσης.

5. Διεξάγετε τακτικές δοκιμές τάσης αντοχής μόνωσηςκαι επαληθεύστε την κανονική λειτουργία των έξυπνων τερματικών παρακολούθησης και των ενδείξεων βλάβης.

V. Αναπτυξιακή Τάση Βιομηχανίας

Με γνώμονα την πολιτική Dual Carbon, τα φιλικά προς το περιβάλλον RMU με μόνωση ξηρού αέρα κερδίζουν ευρεία δημοτικότητα. Αντικαθιστούν το παραδοσιακό εξαφθοριούχο θείο αερίου του θερμοκηπίου με καθαρό αέρα ως μονωτικό μέσο για ανώτερη περιβαλλοντική απόδοση. Εν τω μεταξύ, η πρωτογενής-δευτερογενής ολοκλήρωση, η σμίκρυνση και η ευφυΐα έχουν γίνει κύριες κατευθύνσεις της βιομηχανίας και οι RMU συνεχίζουν να παρέχουν αξιόπιστη υποστήριξη για την κατασκευή αστικών έξυπνων δικτύων διανομής.
